Direct dunband gewalst materiaal

Kwaliteit: Ymagine®

Ymagine® is een, gebeitste dunne plaat, die de eigenschappen van traditioneel warmgewalst gebeitst materiaal combineert met de nauwe toleranties (<- ± 0,07 mm) en geringe diktes van koudgewalst materiaal. Ymagine® wordt geproduceerd door middel van een continu giet- en walsproces in de Direct Sheet Plant van Tata Steel. Het is een goed alternatief voor koudgewalste staal, mits de eisen aan de oppervlakteruwheid niet kritisch zijn. Ymagine® heeft namelijk ten opzichte van koudgewalste kwaliteiten een wat grotere oppervlakteruwheid. Als de juiste voorbehandeling wordt toegepast zijn Ymagine®-kwaliteiten uitstekend te schilderen en volbad te verzinken.

Het Ymagine® programma bestaat uit:

Plaatstaal op rollen Ymagine® D1

Gebeitst, licht geolied

Kwaliteit

fabrieksspecificatie, overeenkomstig DD11 volgens EN 10111.

Toleranties

Volgens en 10051, oppervlakte volgens en 10163-2, klasse A.

Diktetolerantie

< 2 mm ± 0,05 mm
> 2 mm < 2,5 mm ± 0,06 mm
> 2,5 mm < 3 mm ± 0,07 mm

Materiaalnummer

Niet van toepassing

• Materiaal te leveren in
• – Rollen – Rolgewichten in overleg.
• – Platen – Af te rollen op gewenste lengten 400 – 6000 mm.
• – Band – Geslit op gewenste breedten 30 – 1600 mm.
• – Hoeveelheden in overleg.
• – Toelichting op bewerking op pagina 656 t/m 658.

Technische gegevens

Afmeting Gewicht kg/m

1250 x 1,50 15,0

1500 x 1,50 18,0

1250 x 2,00 20,0

1500 x 2,00 24,0

1500 x 2,50 30,0

1250 x 3,00 30,0

1500 x 3,00 36,0

Voorraadafmetingen

Technische gegevens

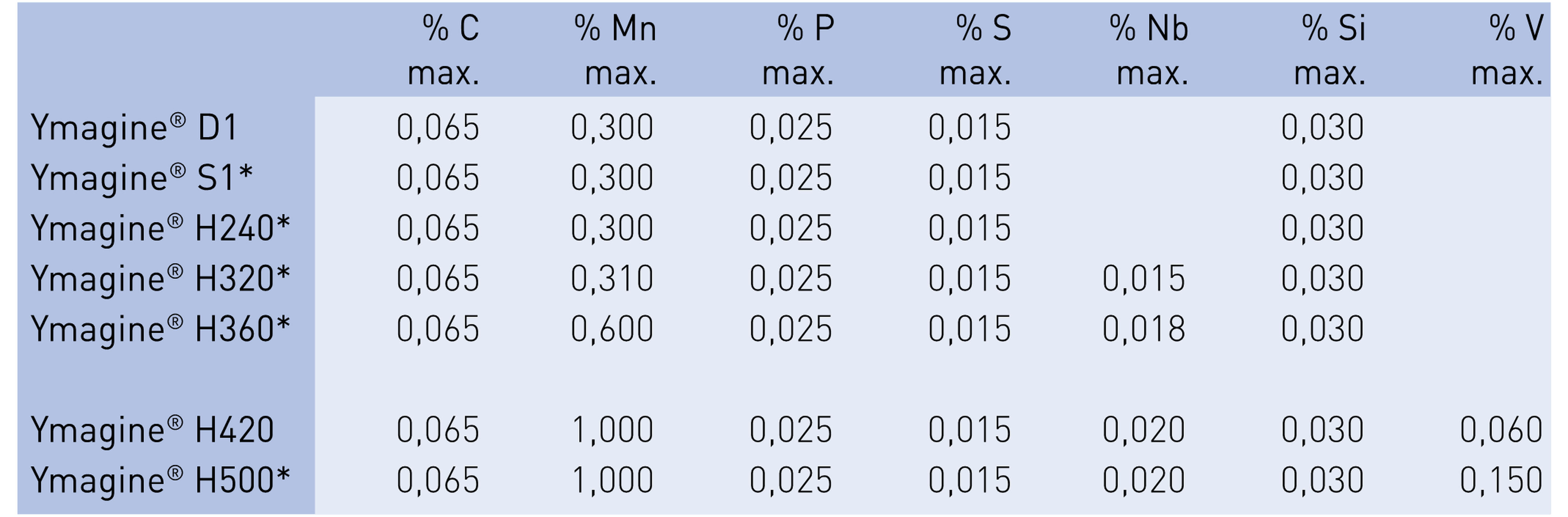

Chemische samenstelling van de Ymagine® kwaliteiten

* Deze kwaliteiten zijn alleen af fabriek leverbaar

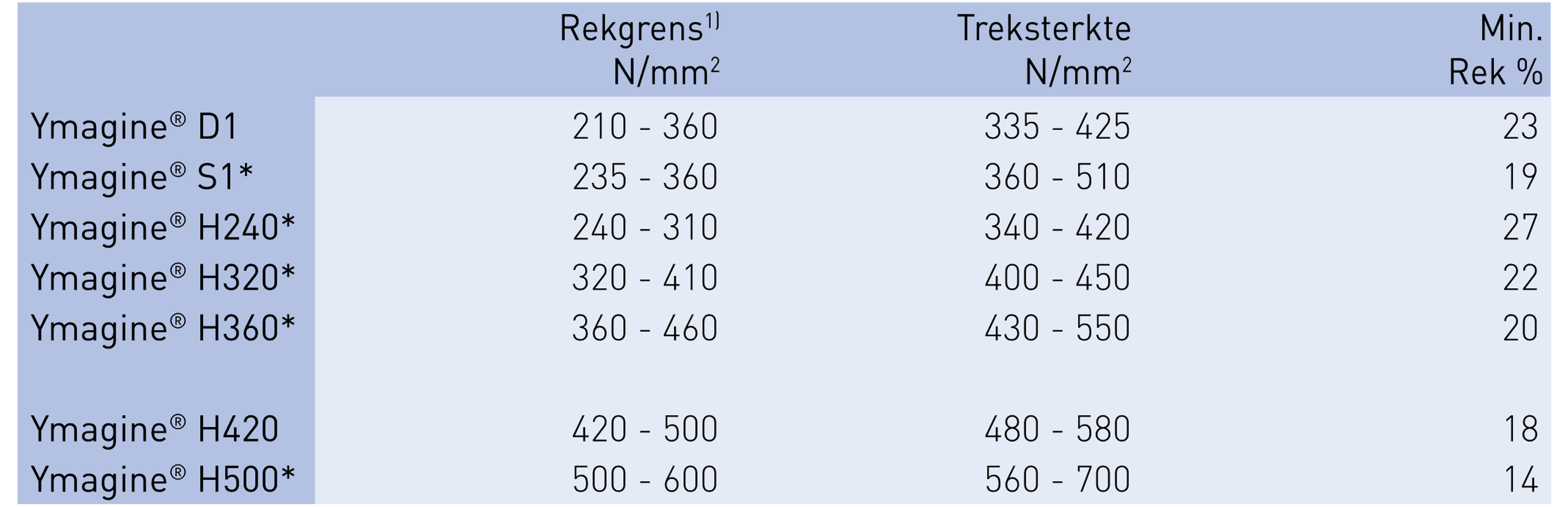

Mechanische eigenschappen van de Ymagine® kwaliteiten

* Deze kwaliteiten zijn alleen af fabriek leverbaar. 1) de waarden van de rekgrens zijn die van de 0,2% rekgrens voor materiaal dat geen duidelijk vloeien vertoont en de onderste vloeigrens voor D1 c.q. bovenste vloeigrens voor de andere kwaliteiten.

Staalplaten Ymagine® D1

Gebeitst en licht geolied

Kwaliteit

Fabrieksspecificatie, overeenkomstig
DD11 volgens EN 10111.

Toleranties

volgens EN 10051, oppervlakte volgens
EN 10163-2, klasse A.

Diktetolerantie

< 2 mm ± 0,05 mm
> 2 mm < 2,5 mm ± 0,06 mm
> 2,5 mm < 3 mm ± 0,07 mm

Materiaalnummer

Niet van toepassing

• Leverbaar zowel in standaard voorraadsafmetingen als mede via ons eigen service center voor plaat op maat en bandstaal.
• Leverbaar met certificaat 2.2 volgens EN 10204.

Technische gegevens

Afmeting in mm Gewicht per stuk (kg)

3000 x 1500 x 1,5 54,0

2500 x 1250 x 2,5 62,5

3000 x 1500 x 2,5 90,0

2500 x 1250 x 3 75,0

3000 x 1500 x 3 108,0

Voorraadafmetingen

Technische gegevens

Chemische samenstelling van de Ymagine® kwaliteiten

* Deze kwaliteiten zijn alleen af fabriek leverbaar

Mechanische eigenschappen van de Ymagine® kwaliteiten

* Deze kwaliteiten zijn alleen af fabriek leverbaar. 1) de waarden van de rekgrens zijn die van de 0,2% rekgrens voor materiaal dat geen duidelijk vloeien vertoont en de onderste vloeigrens voor D1 c.q. bovenste vloeigrens voor de andere kwaliteiten.

Staalplaten Ymagine® H420

gebeitst en licht geolied

Kwaliteit

fabrieksspecificatie, overeenkomstig
S420MC volgens EN 10149-2.

Toleranties

Volgens EN 10051, oppervlakte volgens
EN 10163-2, klasse A.

Diktetolerantie

< 2 mm ± 0,05 mm
> 2 mm < 2,5 mm ± 0,06 mm
> 2,5 mm < 3 mm ± 0,07 mm

Materiaalnummer

Niet van toepassing

• Leverbaar met een certificaat 3.1 volgens EN 10204.

Technische gegevens

Afmeting in mm Gewicht per stuk (kg)

2500 x 1250 x 1,5 37,5

2500 x 1250 x 2 50,0

3000 x 1500 x 2 72,0

Voorraadafmetingen

Technische gegevens

Chemische samenstelling van de Ymagine® kwaliteiten

* Deze kwaliteiten zijn alleen af fabriek leverbaar

Mechanische eigenschappen van de Ymagine® kwaliteiten

* Deze kwaliteiten zijn alleen af fabriek leverbaar. 1) de waarden van de rekgrens zijn die van de 0,2% rekgrens voor materiaal dat geen duidelijk vloeien vertoont en de onderste vloeigrens voor D1 c.q. bovenste vloeigrens voor de andere kwaliteiten.
