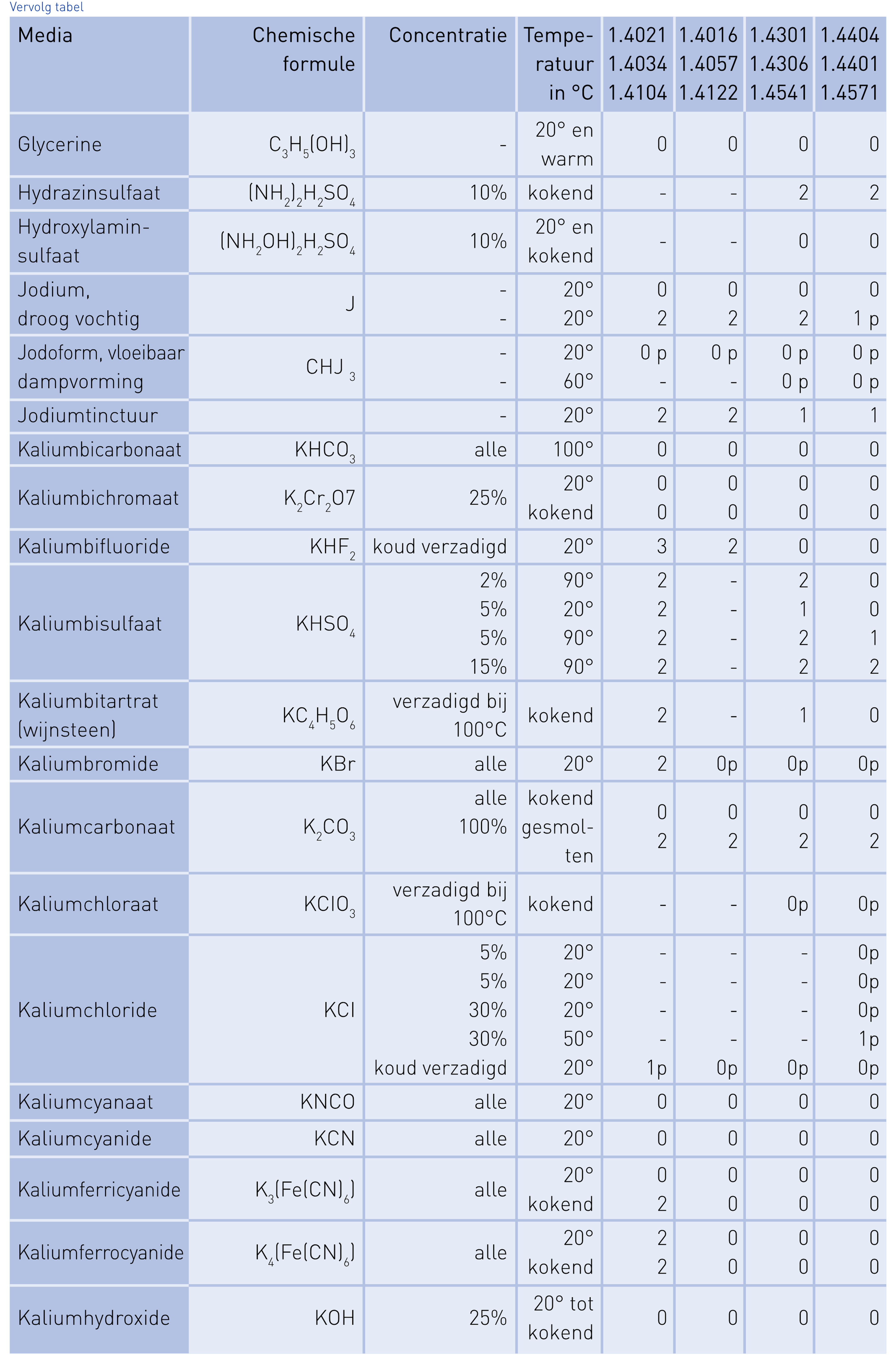

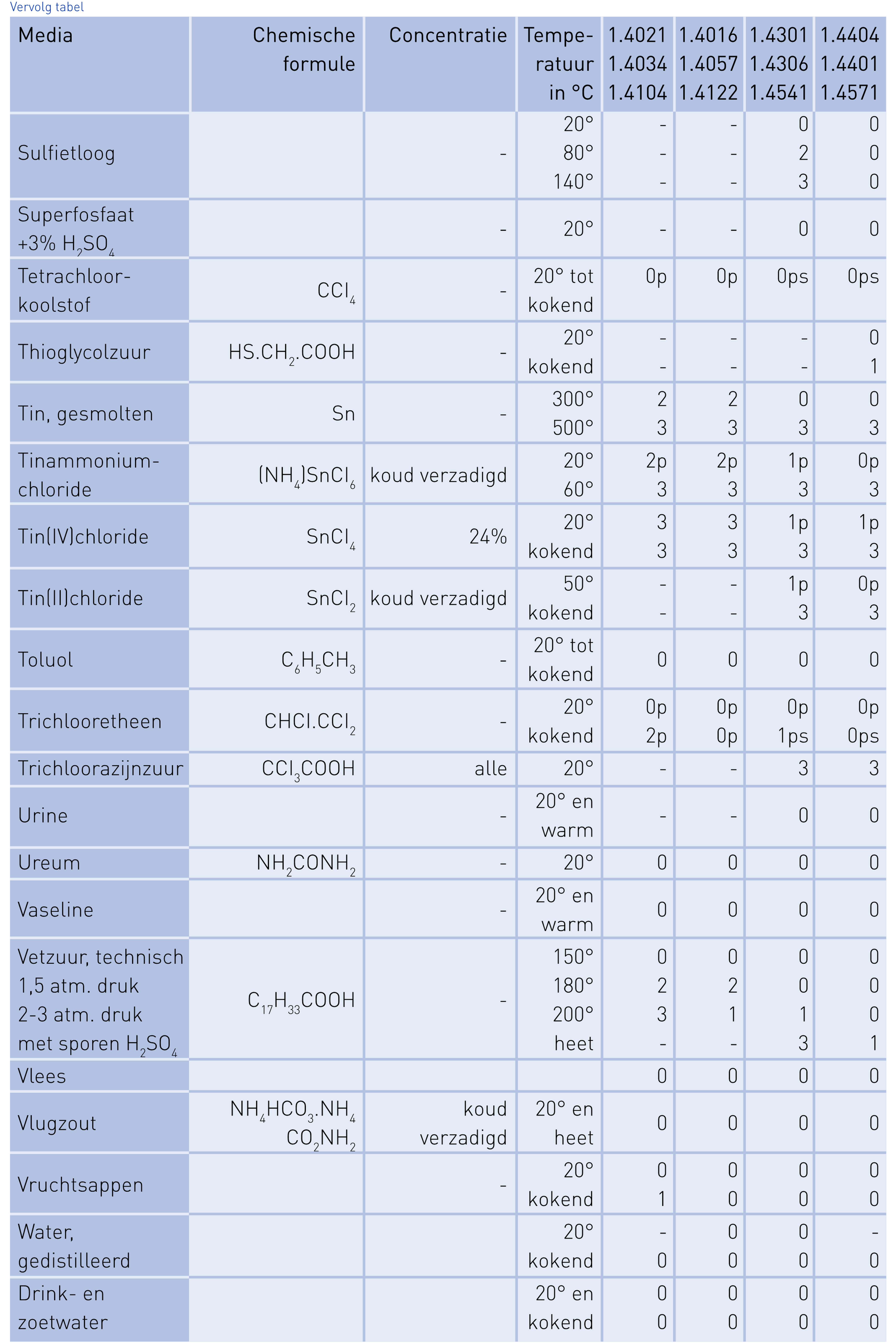

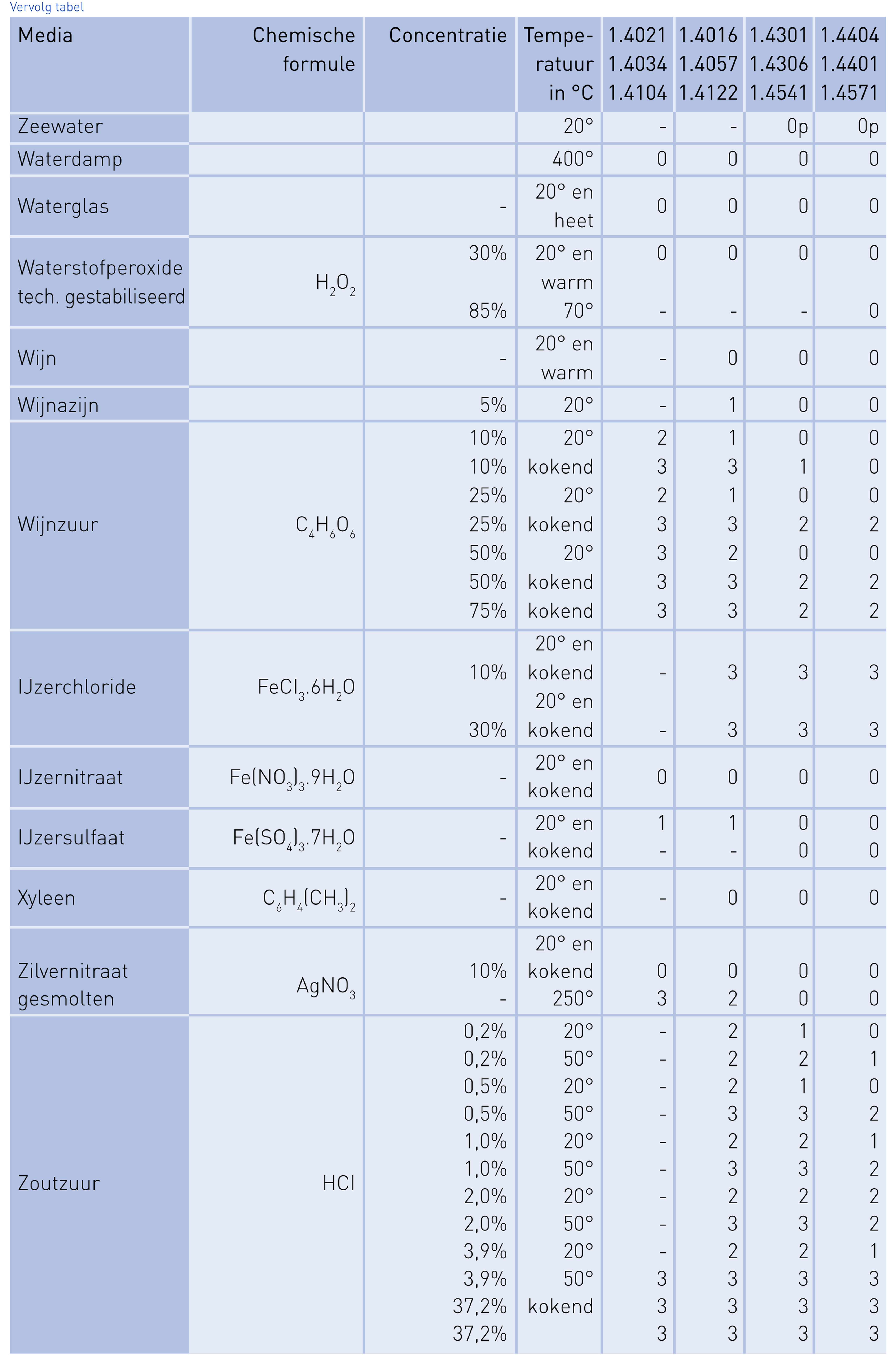

Bestendigheidstabel van diverse kwaliteiten roestvast staal

In de volgende tabel is de corrosieweerstand tegen gelijkmatige aantasting van de roestvaste
staalkwaliteiten ten opzichte van verschillende media aangegeven. De aangegeven waarden zijn
gebaseerd op laboratoriumproeven met zuivere chemicaliën. Daar echter in de praktijk chemisch zuivere chemicaliën zelden gebruikt worden en de corrosie ook door andere oorzaken
beïnvloed wordt, zijn de in de tabel opgegeven gewichtsverliezen slechts als richtwaarden te
beschouwen. De weerstand tegen gelijkmatige aantasting wordt uitgedrukt in gewichtshoeveelheden, materiaalverlies per oppervlak (g/m2
) en tijdseenheid in uren (h). In de nu volgende tabel
wordt dit als volgt aangegeven:
0 Een gewichtsverlies tot 0,1 g/m2 • h = goed bestendig
1 Een gewichtsverlies van 0,1 tot 1,0 g/m2 • h = redelijk bestendig
2 Een gewichtsverlies van 1,0 tot 10 g/m2 • h = bestendig
3 Een gewichtsverlies boven 10 g/m2 • h = ongeschikt
– Niet gebruikelijk of niet onderzocht
Een gewichtsverlies van 1 g/m2 • h komt overeen met een dikte afname van ca. 1,1 mm/jaar.
Naast gelijkmatige aantasting kunnen roestvaste staalkwaliteiten tevens door lokale corrosievormen zoals putcorrosie, spanningscorrosie en interkristallijne corrosie aangetast worden.
Deze vormen van corrosie gaan niet of nauwelijks gepaard met gewichtsverliezen, maar zijn
zeker zo ernstig als de gelijkmatige aantasting. Waar relevant is het risico voor corrosie aangegeven met een letter:
p Risico voor putcorrosie
s Risico voor spanningscorrosie

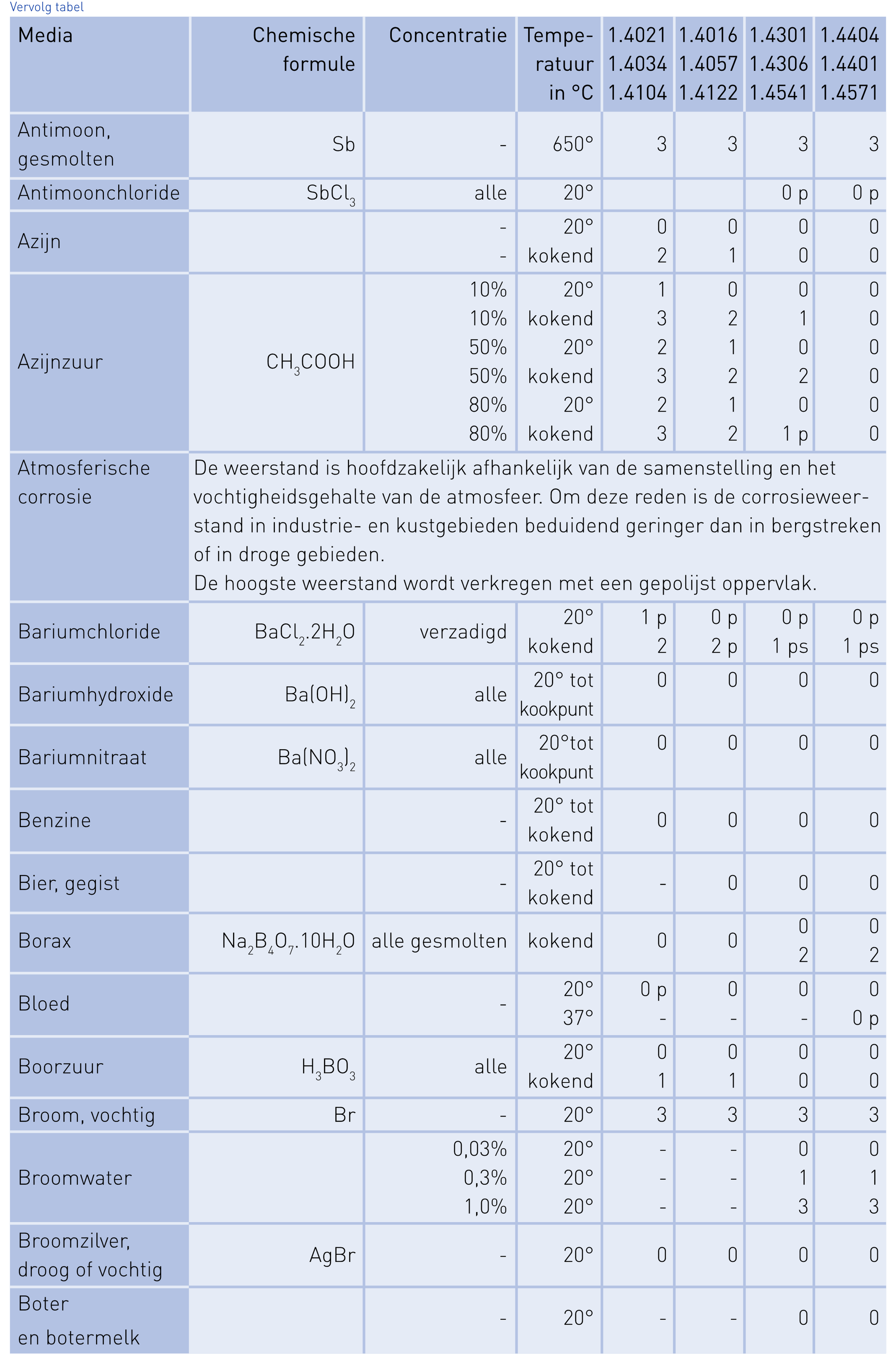

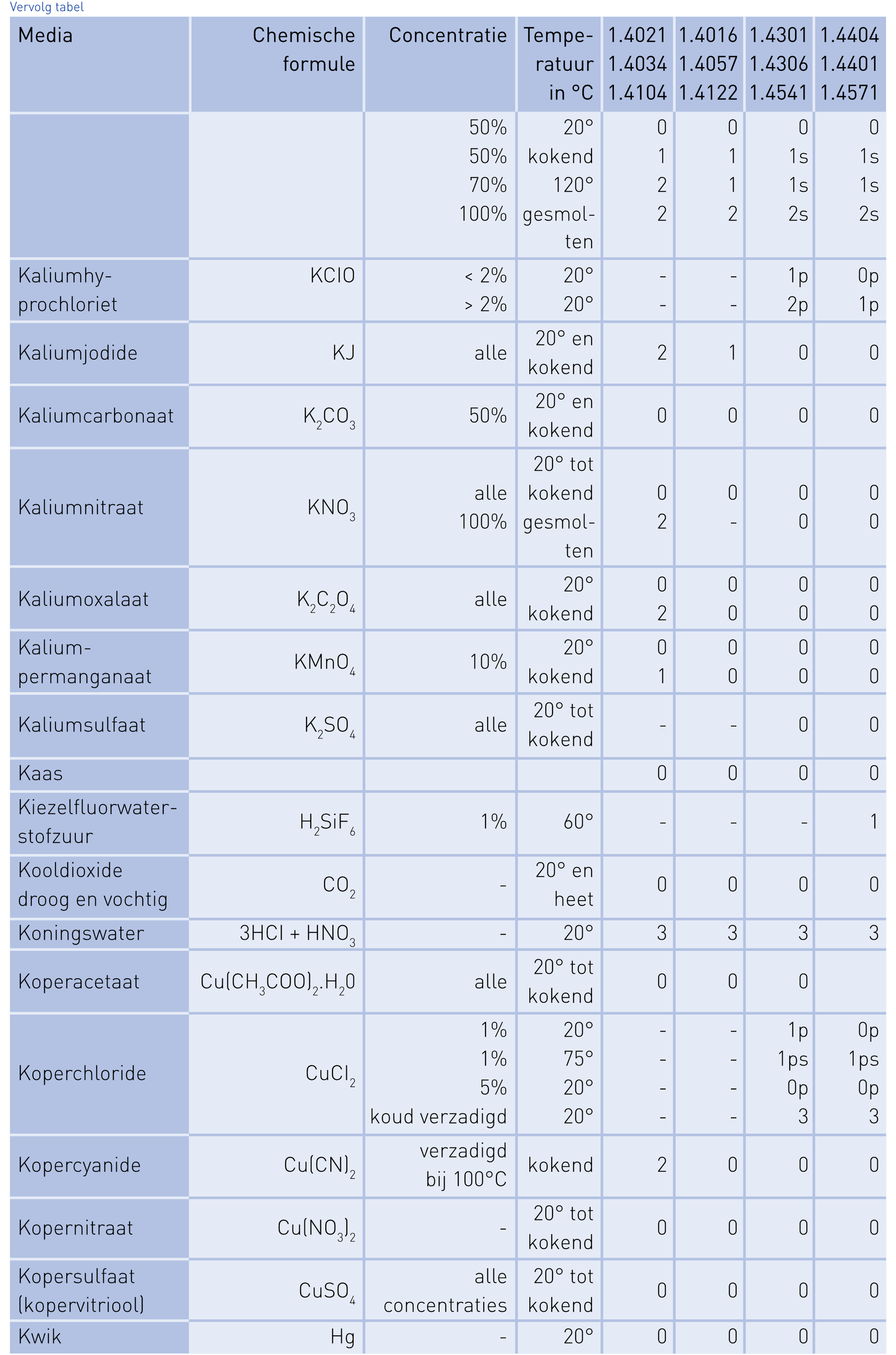

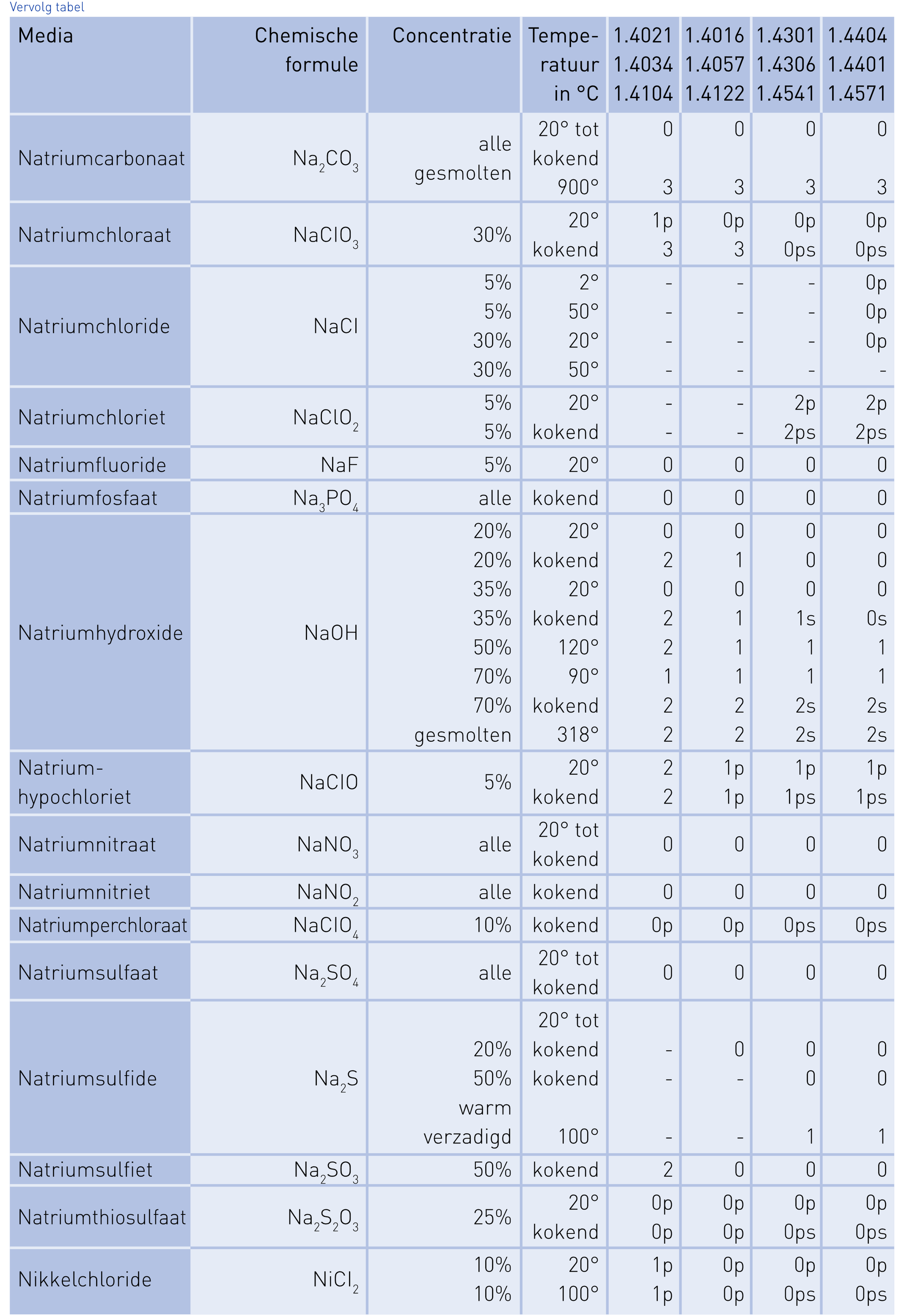

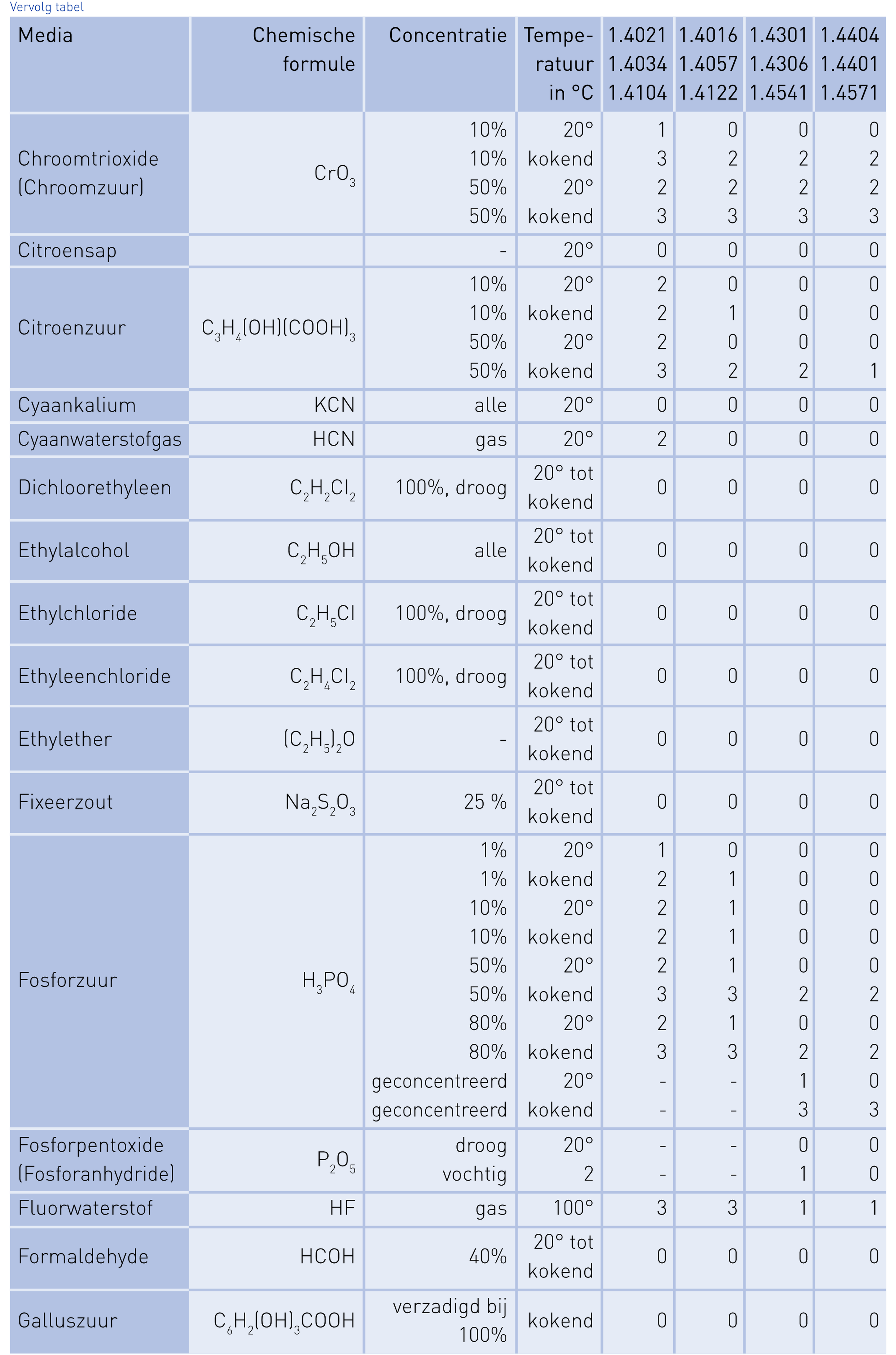

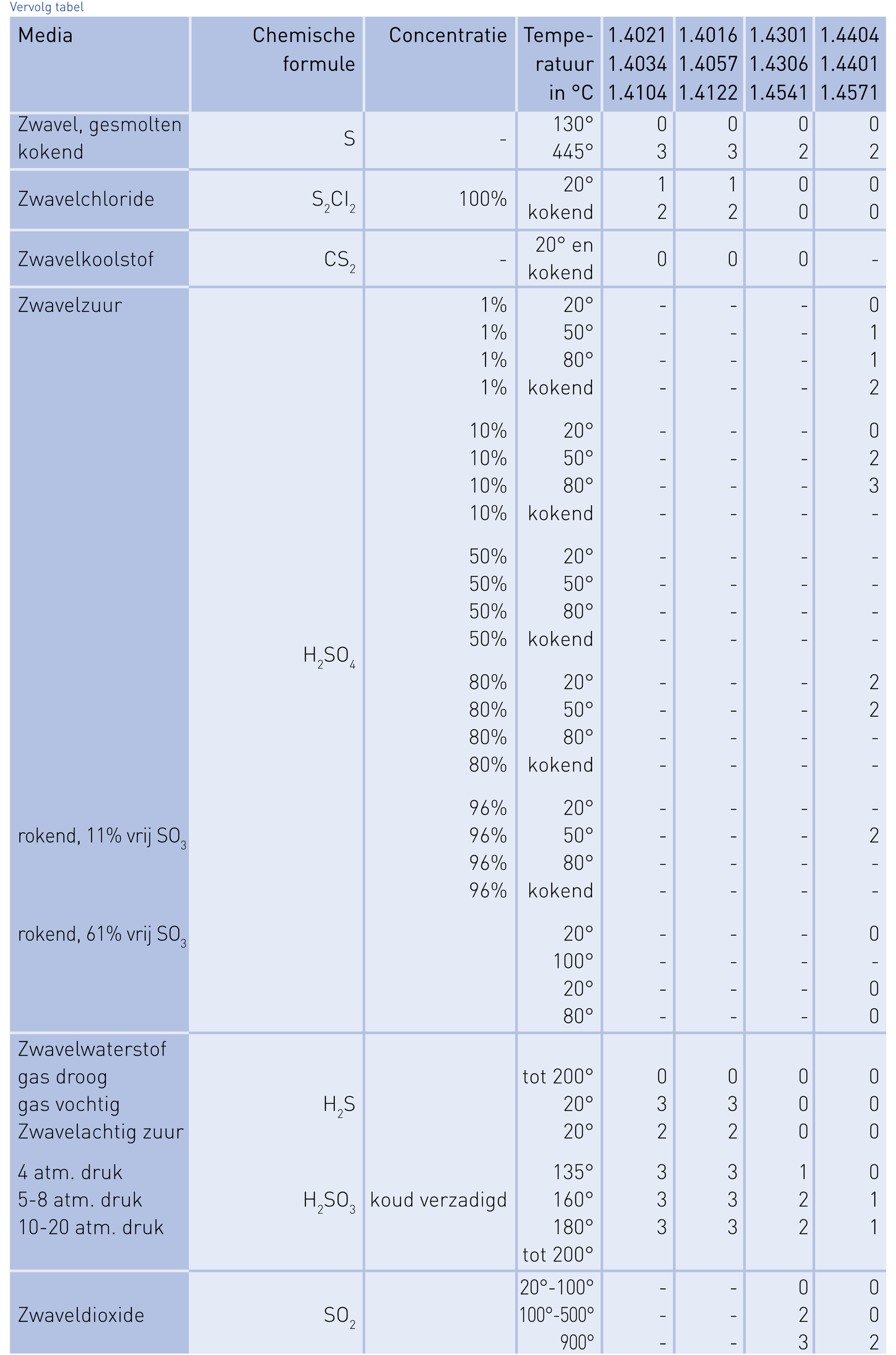

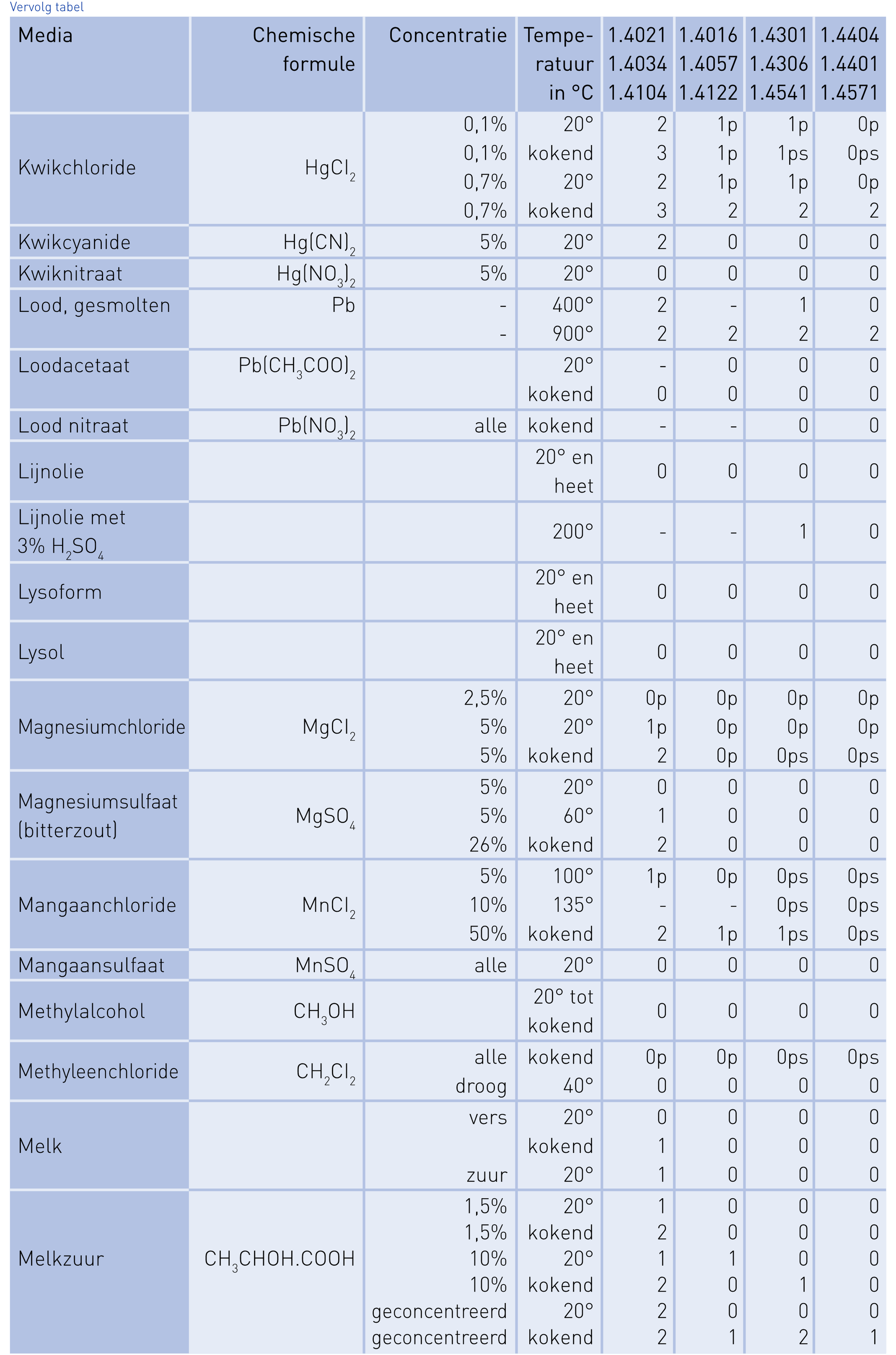

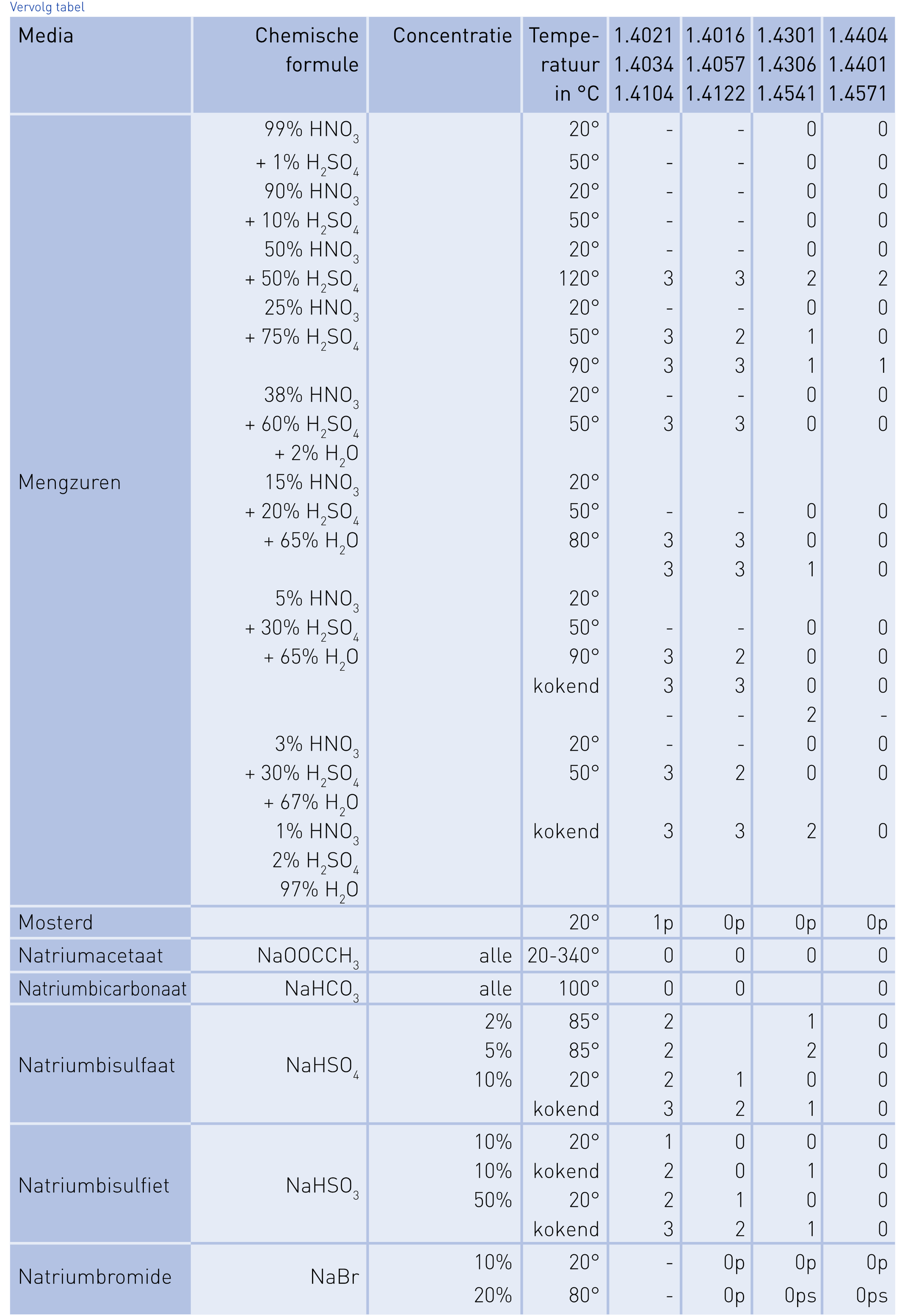

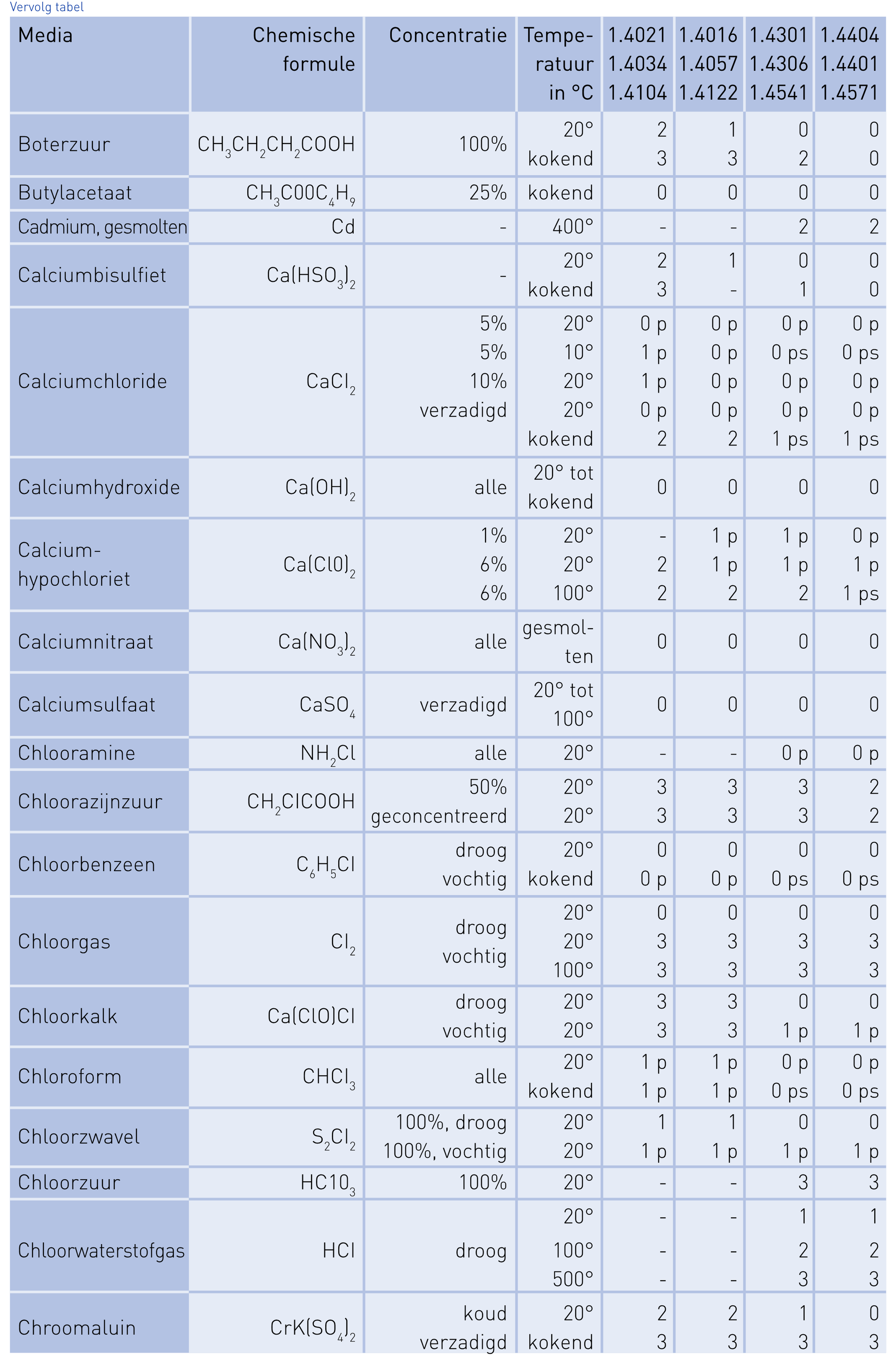

ic Risico voor interkristallijne corrosie
