Aluminium rollen en platen

Kwaliteit: EN AW-1050A (Al 99,5) / EN AW-1200 (Al 99,0)

Beide kwaliteiten zijn ongelegeerd aluminium. Het materiaal is niet thermisch hardbaar.

Verhoging van de sterkte is alleen mogelijk door kouddeformatie (versteviging, conditie Hxx), hetgeen gepaard gaat met een afname van de rek en dus van de vervormbaarheid, waarbij de conditie H2x iets betere vervormingseigenschappen heeft dan de conditie H1x.

De corrosieweerstand is onder ‘normale’ omstandigheden uitstekend en kan eventueel nog
verbeterd worden door producten technisch te anodiseren.

In zachtgegloeide toestand (O) is dit materiaal uitstekend te vervormen (buigen, dieptrekken en dergelijke).

Bij het lassen van deze kwaliteiten in koudverstevigde toestand moet in de warmtebeïnvloede zone rekening gehouden worden met een daling van de sterkte naar het niveau van de zachtgegloeide toestand.

Toepassingen zijn onder andere opslagtanks, warmtewisselaars, verpakkingen en reflectoren.

Aluminium EN AW-1200 0

Platen, zacht, dieptrekkwaliteit

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Andere afmetingen en eventuele bewerkingen op aanvraag.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

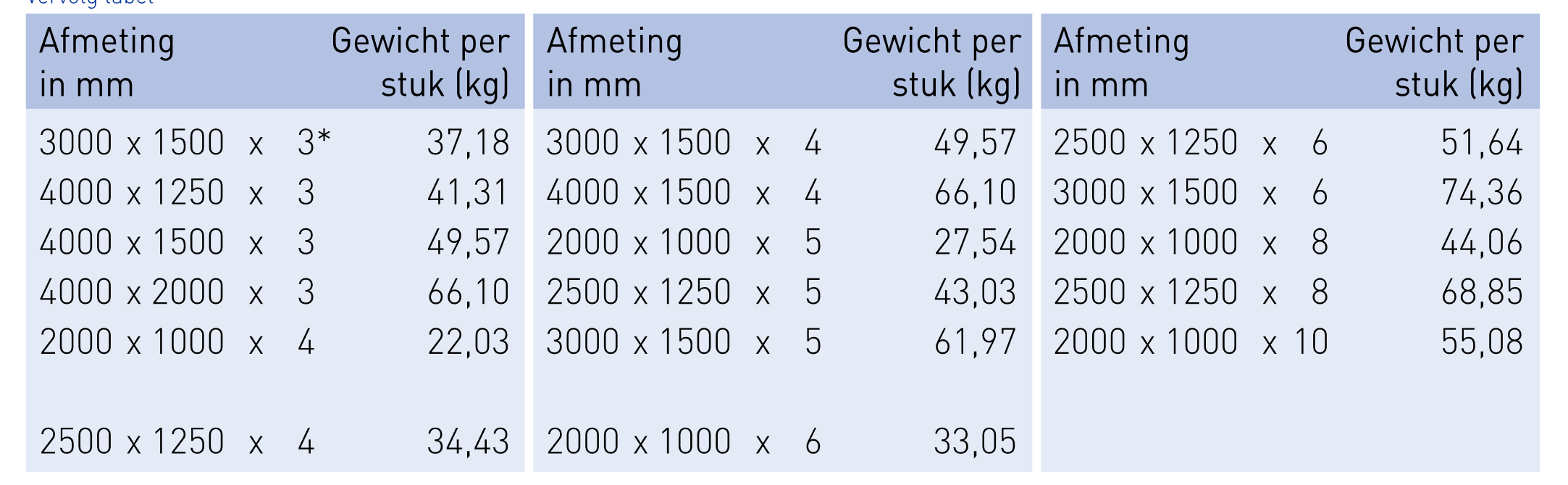

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

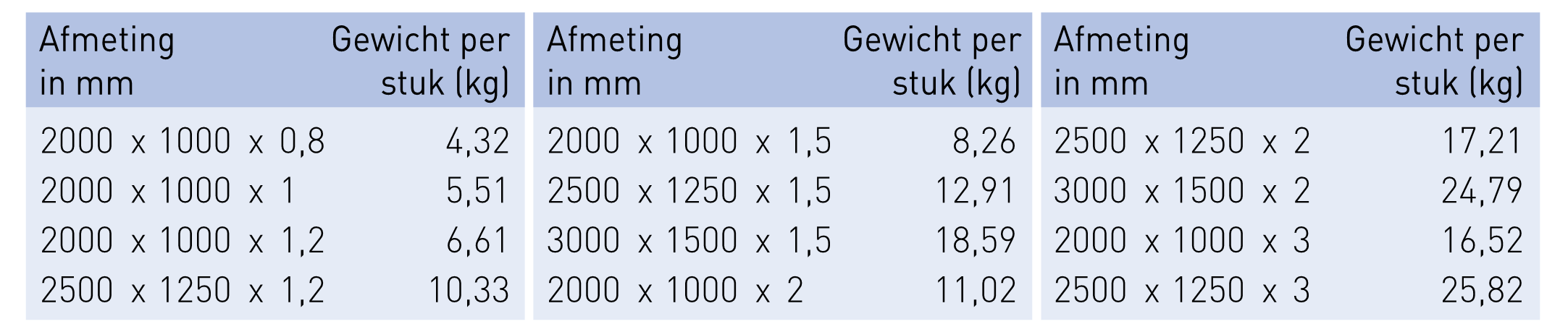

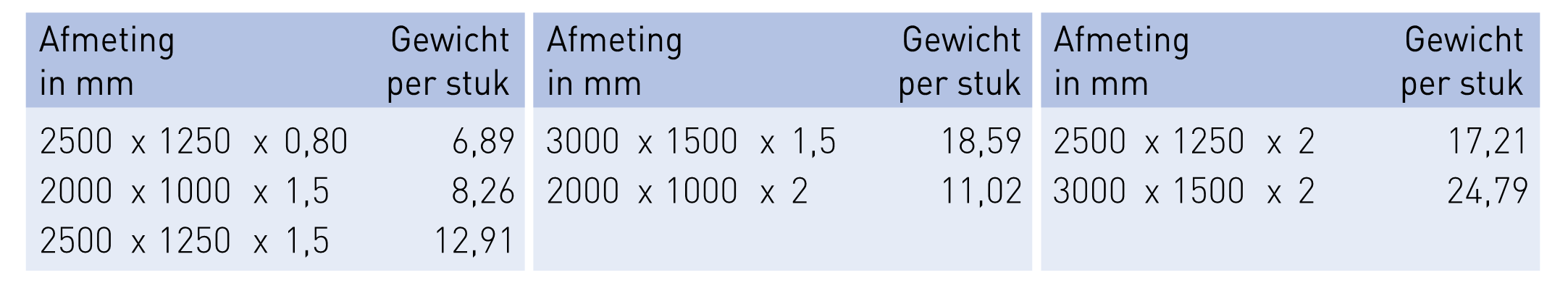

Voorraadafmetingen

Technische gegevens

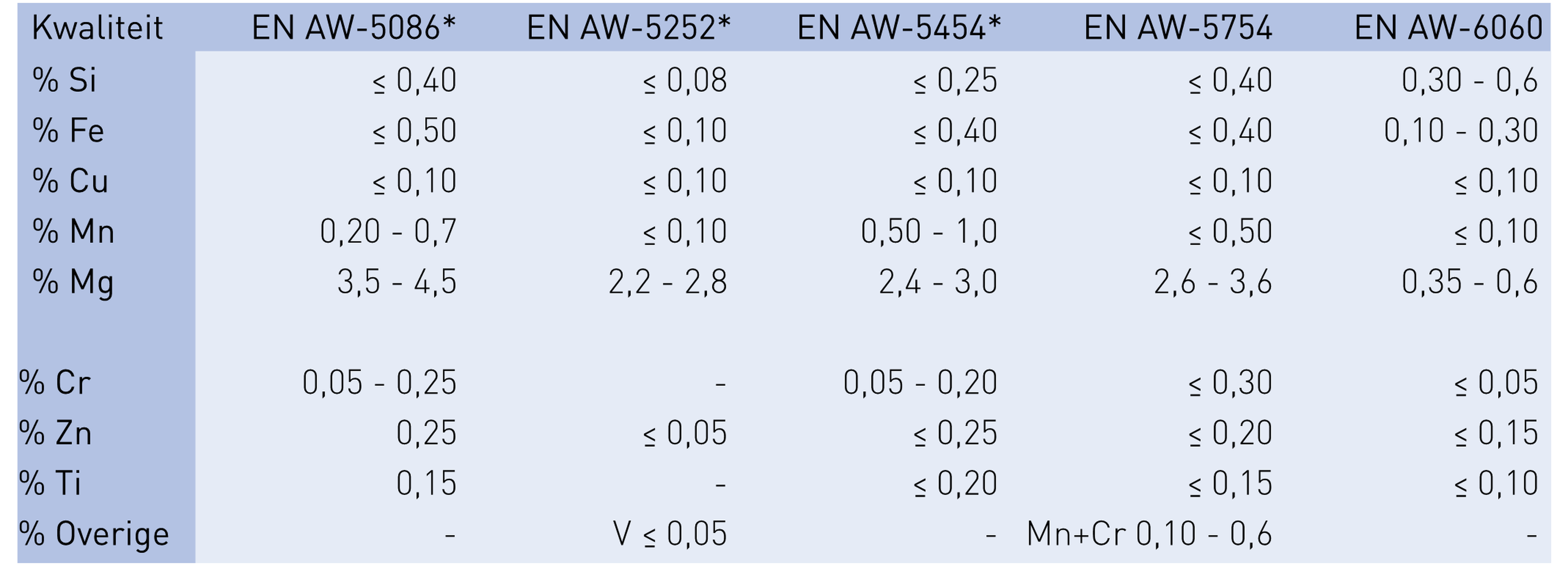

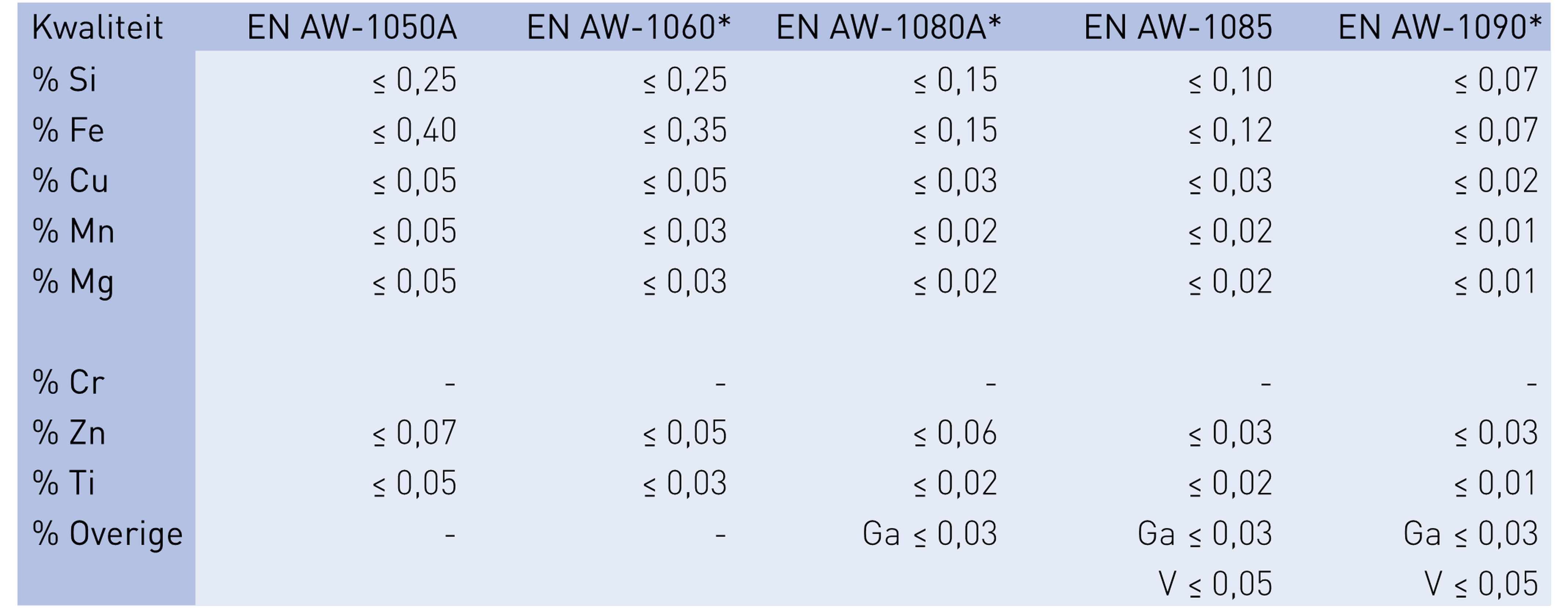

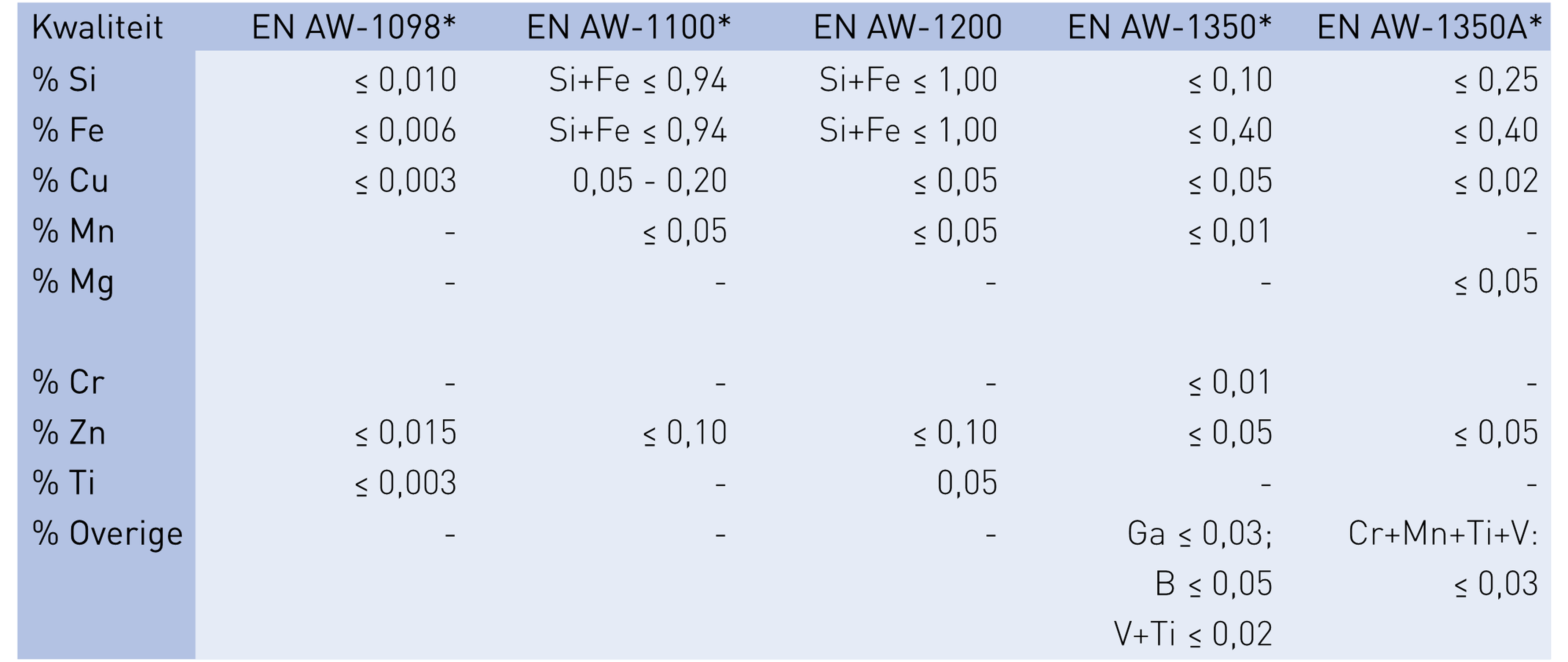

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

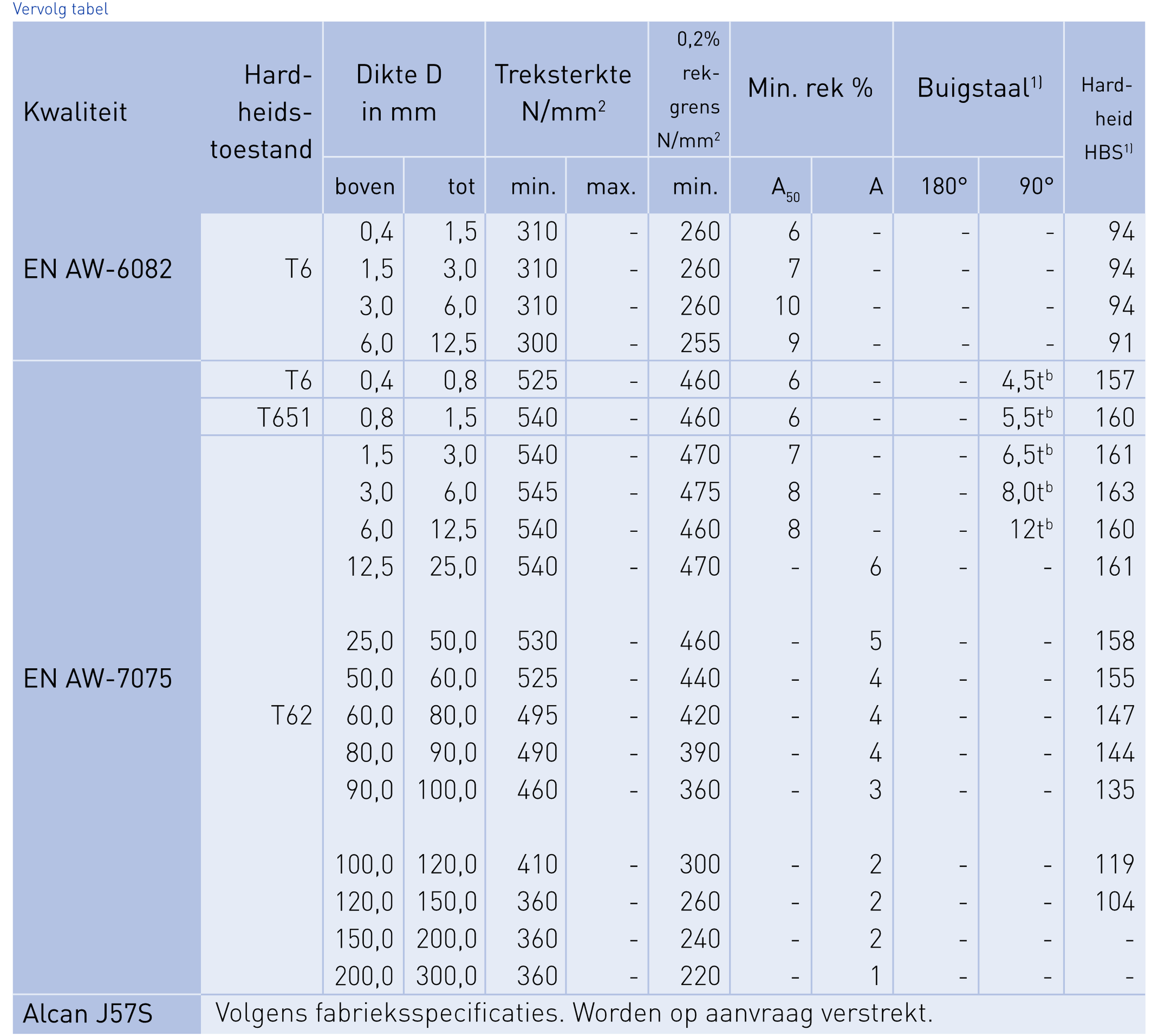

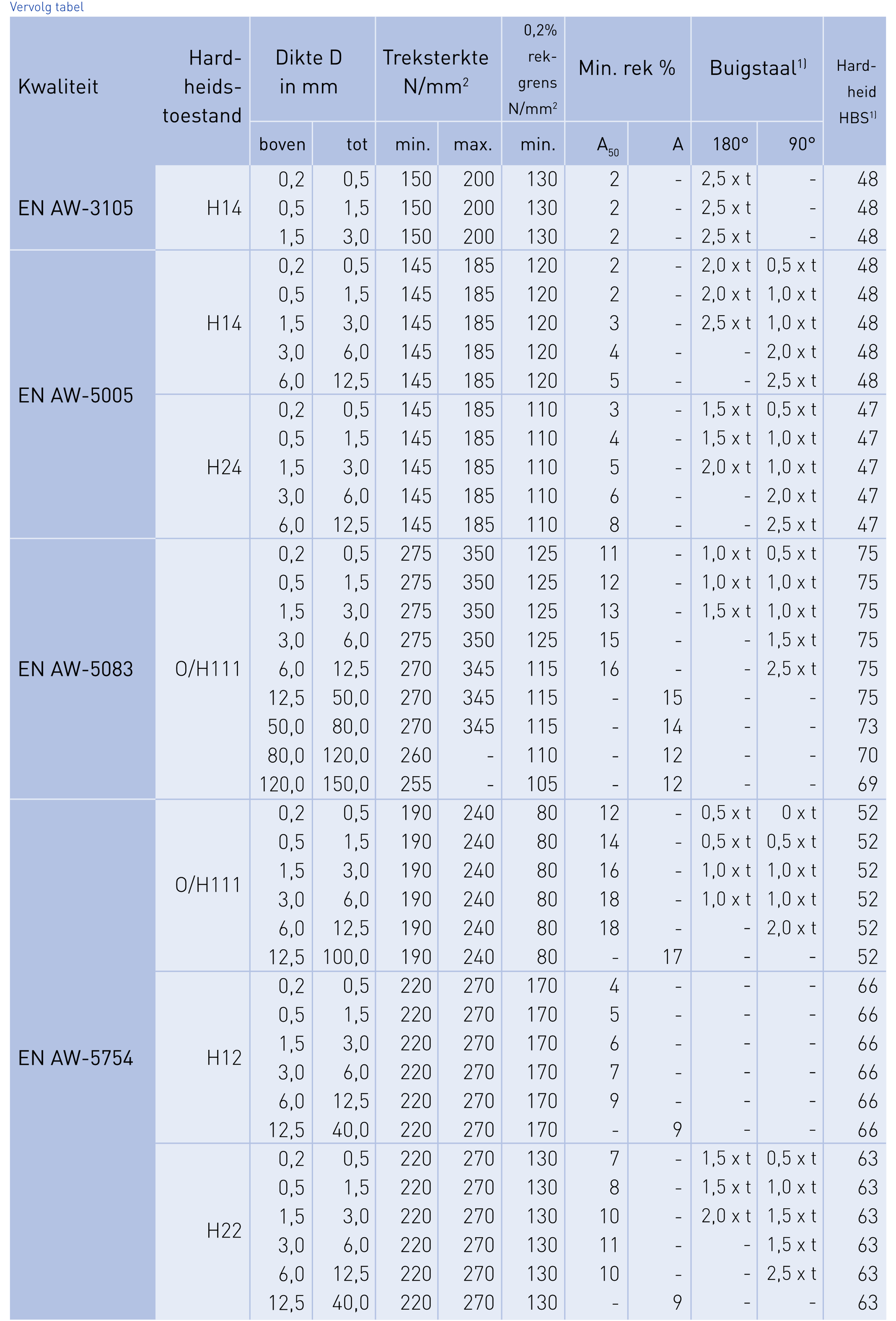

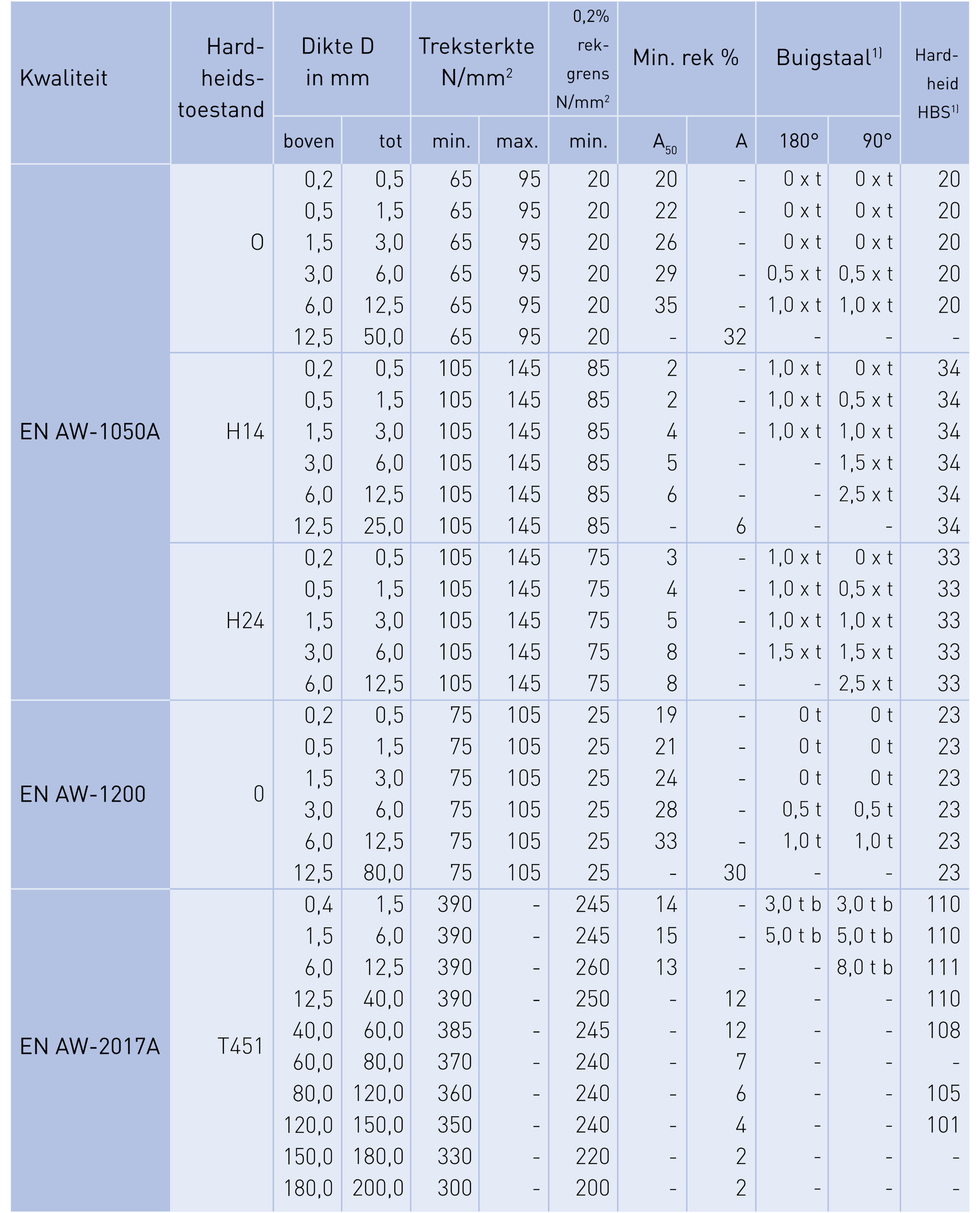

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-1050A H14/H24

Band op rollen

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Materiaal te leveren in
• Rollen – Rolgewichten in overleg.
• Platen – Af te rollen op gewenste lengte 400-6000 mm.
• Band – Geslit op gewenste breedte 30-1600 mm.
• Hoeveelheden in overleg vanaf 1000 kg.
• Coilbinnendiameter bij het slitten 508 of 610 mm.
• Toelichting op bewerking zie pagina 656 t/m 658.

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

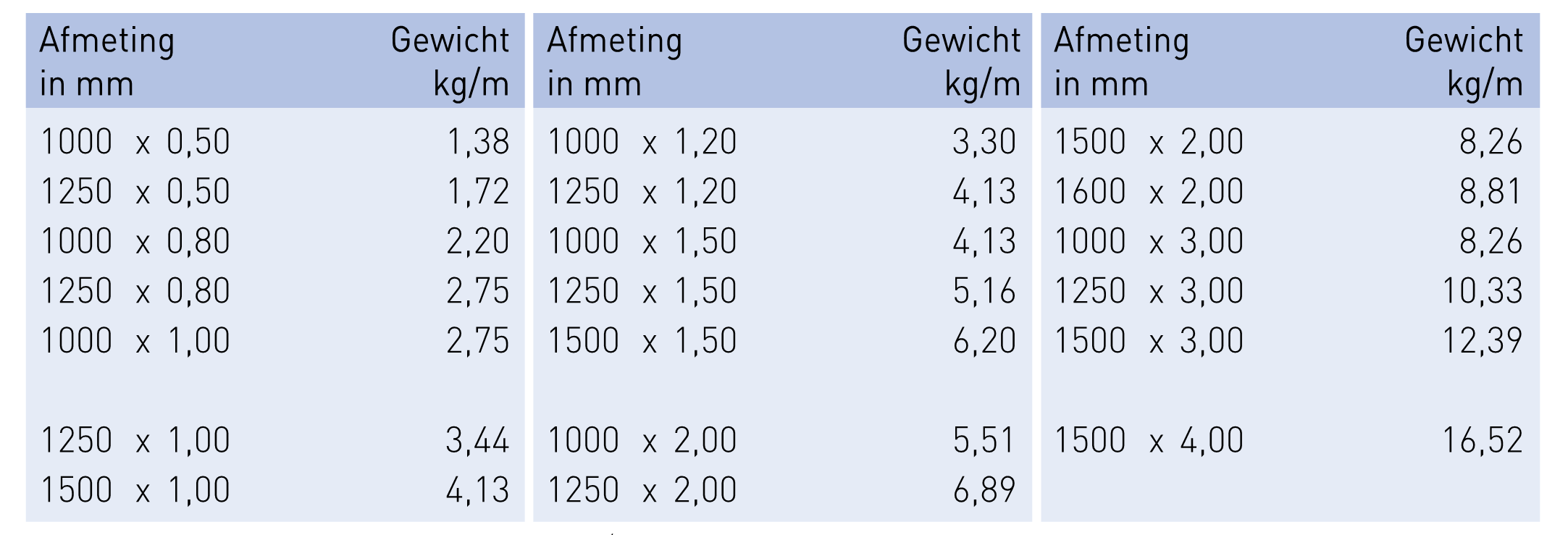

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-1050A H14/H24

Band ten behoeve van isolatiedoeleinden

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Rolgewicht ca. 150-160 kg.
• Binnendiameter 508 mm.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

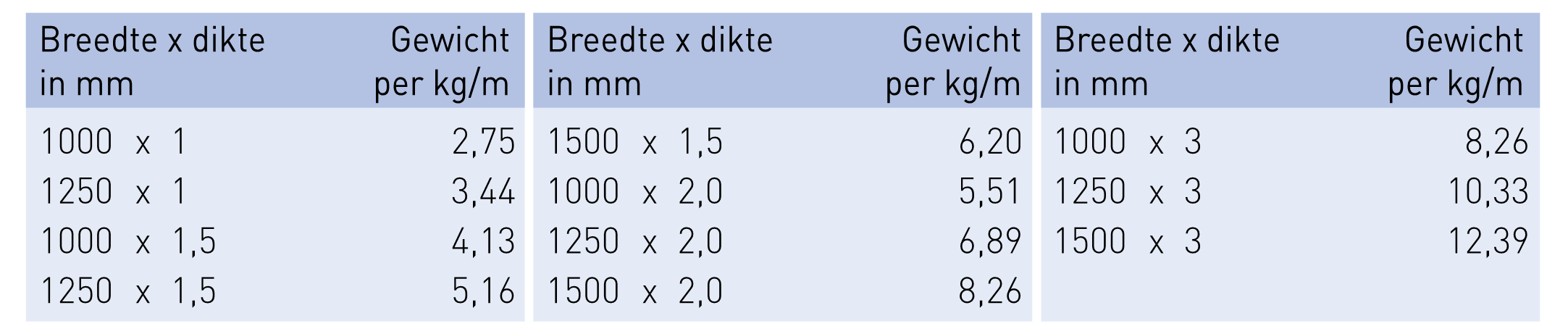

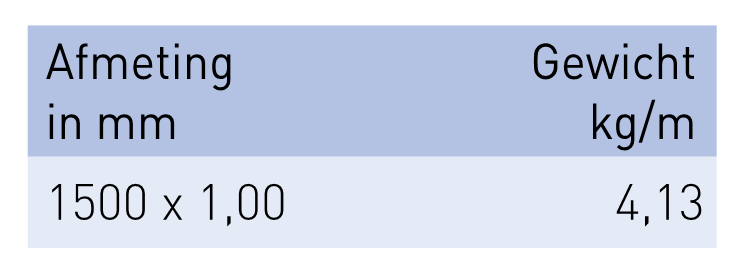

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van diverse aluminium legeringen voor geëxtrudeerde staven.

1) D is de middellijn van de ronde staaf. 2) S is de breedte tussen de vlakke zijden voor vierkante en zeskante staven en de dikte voor rechthoekige staven. 5) De eigenschappen kunnen door afschrikken bij de pers worden verkregen. 8) is de buigkwaliteit.

Aluminium EN AW-1050A

Platen

Leveringstoestand

tot 6 mm dik H14/H24

Leveringstoestand

vanaf 8 mm H111

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties koudgewalst

volgens EN 485-4

Toleranties warmgewalst

volgens EN 485-3

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Andere afmetingen en eventuele bewerkingen op aanvraag.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

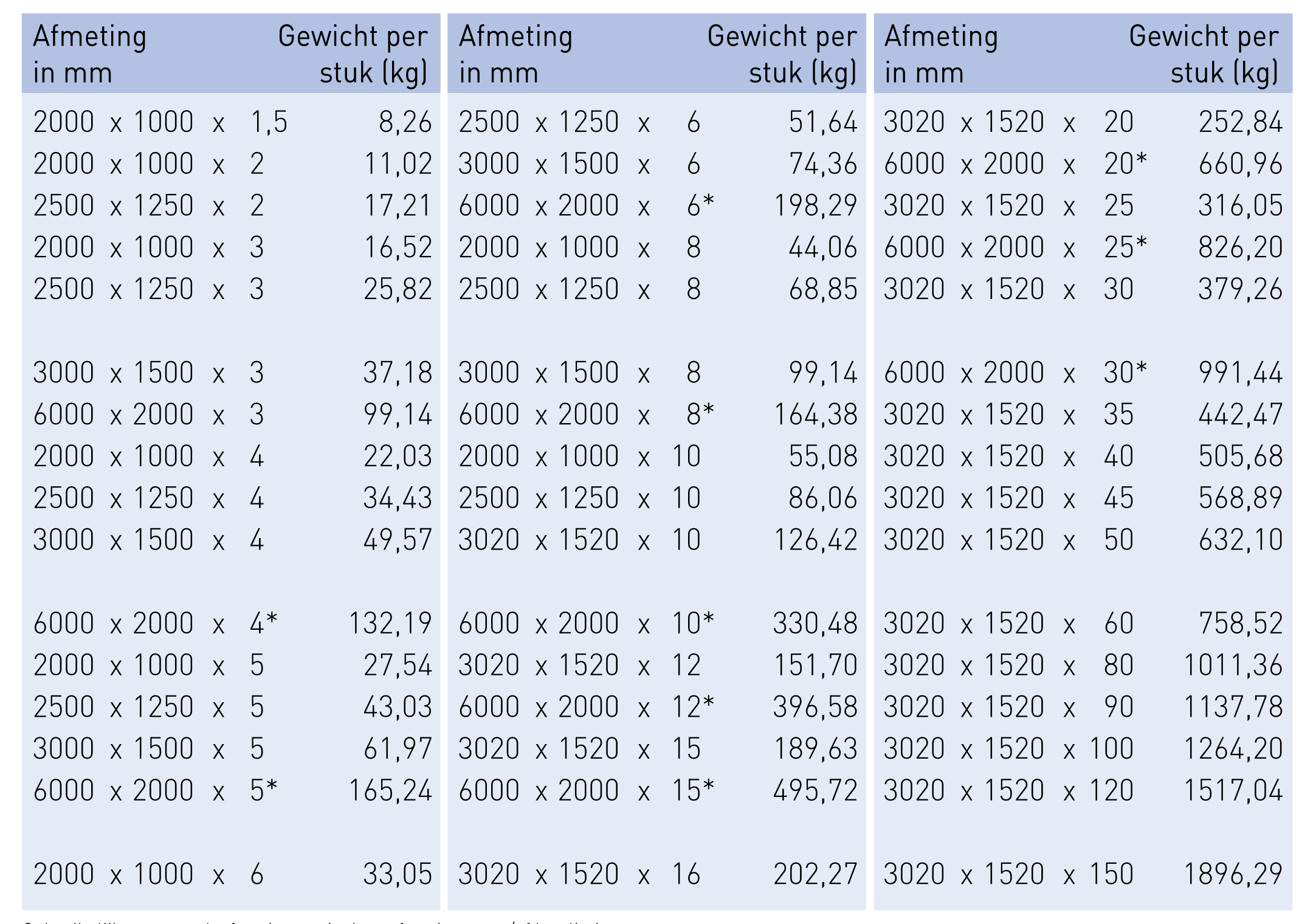

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag. De met * gemerkte artikelen zijn tevens zonder papier te leveren, alleen in gesloten pakketten.

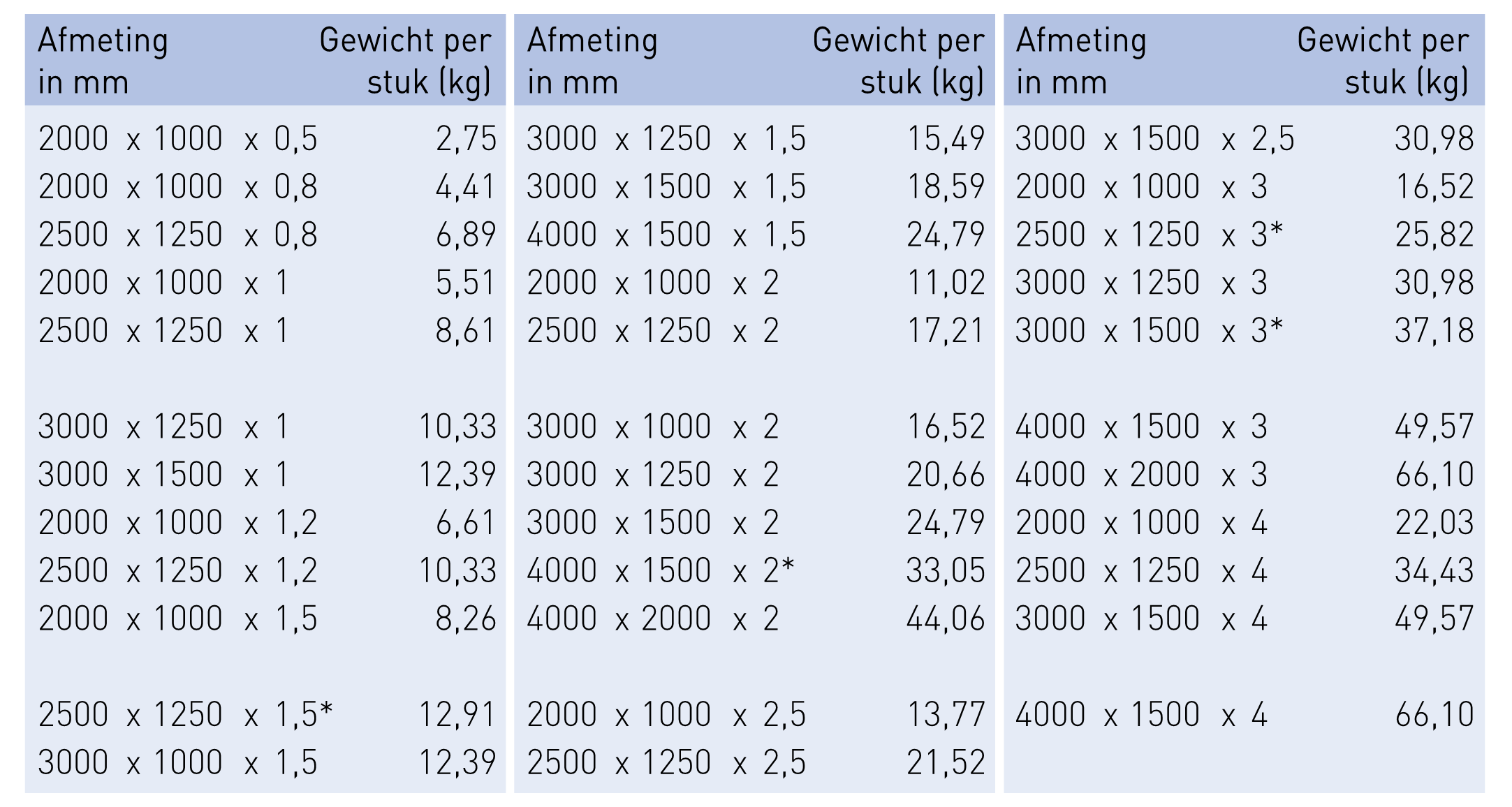

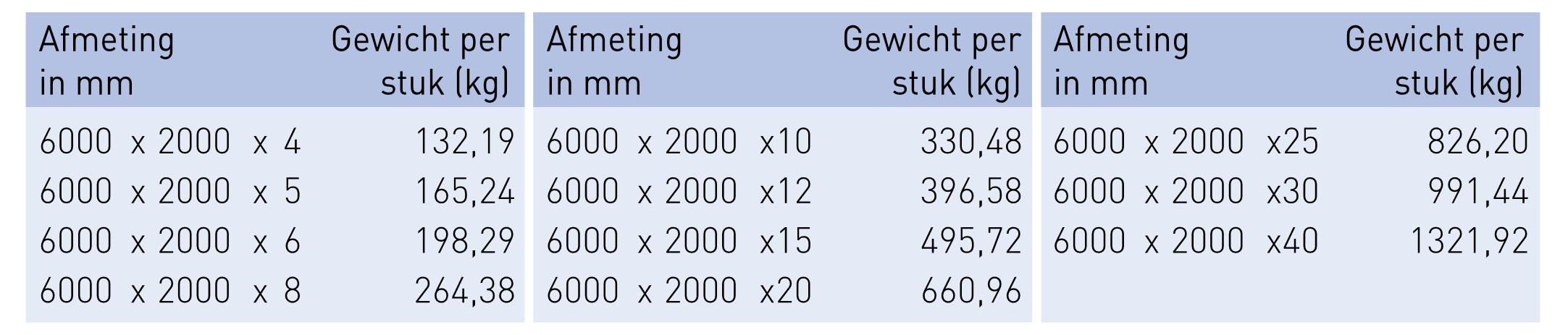

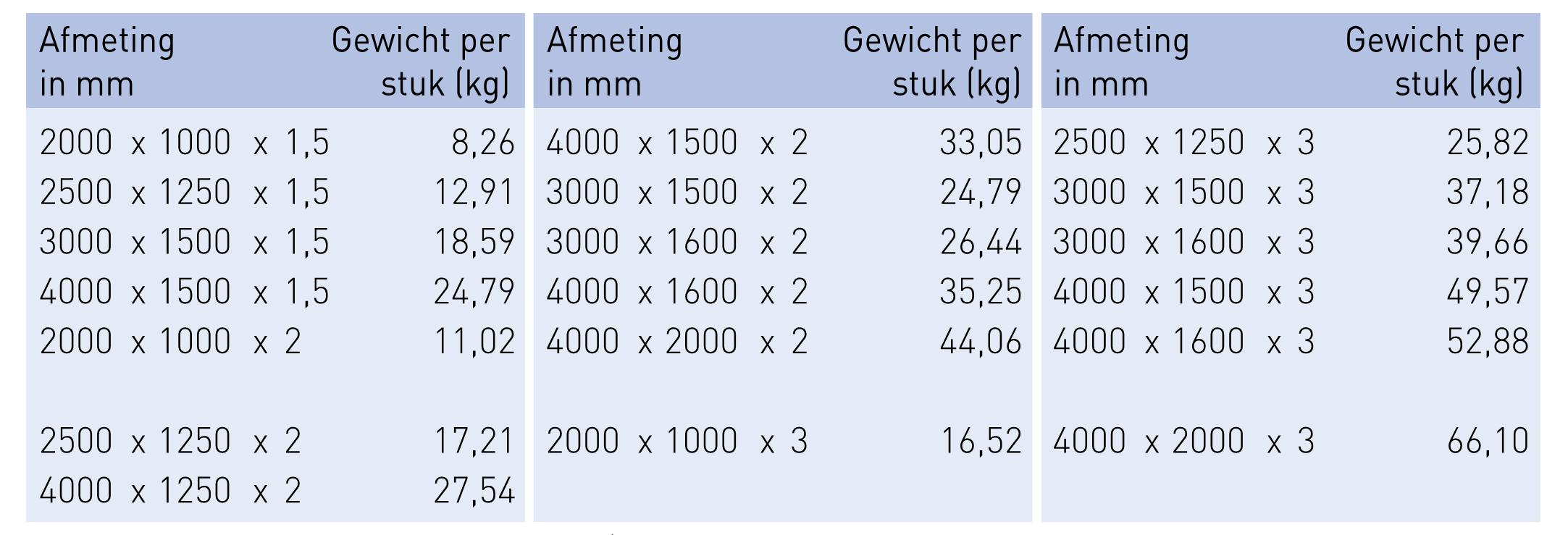

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-1050A H14/H24

Platen, 1-zijdig voorzien van beschermfolie 80 µm

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Andere typen beschermfolie op aanvraag.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

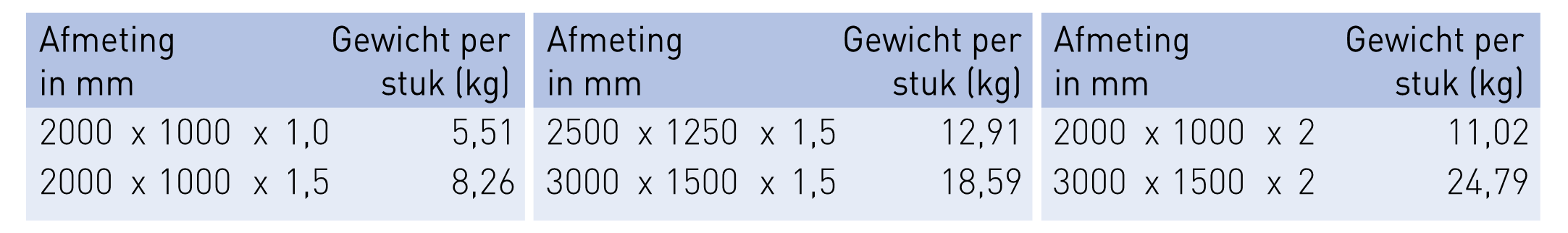

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

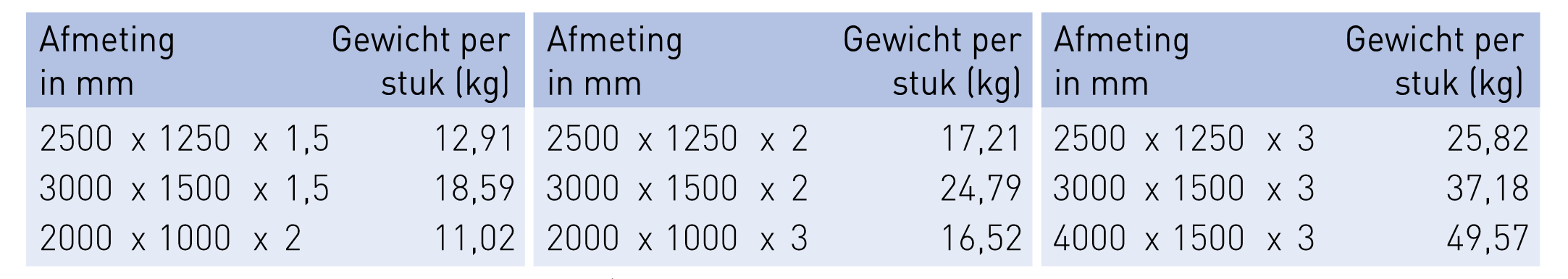

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW 1050 H14/H24

Platen, Poedercoat kleur Ral 9010, 1 zijdig voorzien van beschermfolie 80 Mu

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

Ook mogelijkheden in RAL 1015 / 7015 / 7016 / 7022 / 9005

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-1050A H14/H24

Band, stuccodessin

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Materiaal te leveren in
• Rollen – Rolgewichten in overleg.
• Platen – Af te rollen op gewenste lengte 400-6000 mm.
• Band – Geslit op gewenste breedte 30-1600 mm.
• Hoeveelheden in overleg vanaf 1000 kg.
• Toelichting op bewerking zie pagina 656 t/m 658.

Technische gegevens

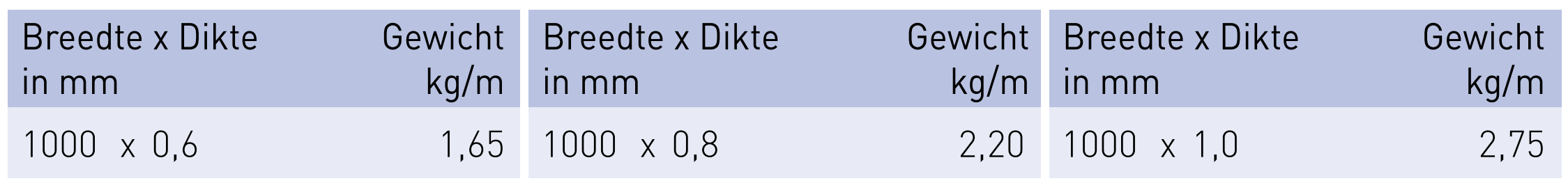

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-1050A H14/H24

Band, stuccodessin

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Rolgewicht ca. 150 kg.
• Binnendiameter 508 mm.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

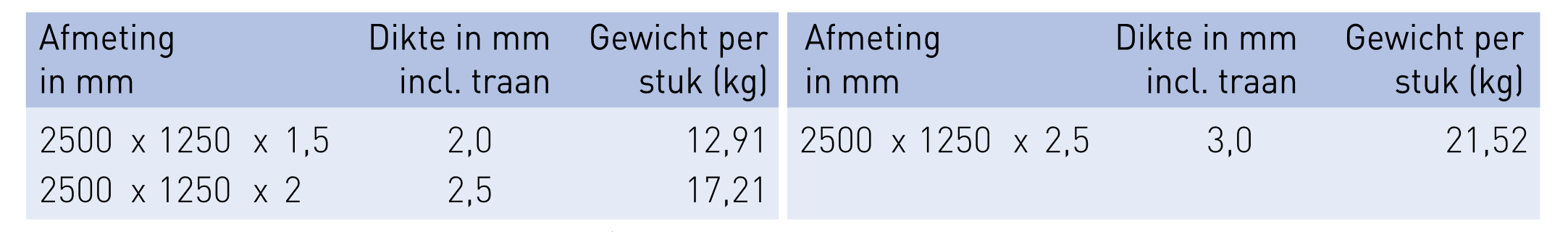

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-1050A H14/H24

Stuccodessin platen

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Rolgewicht ca. 150 kg.
• Binnendiameter 508 mm.
• Technische leveringsvoorwaarden volgens EN 485-1.

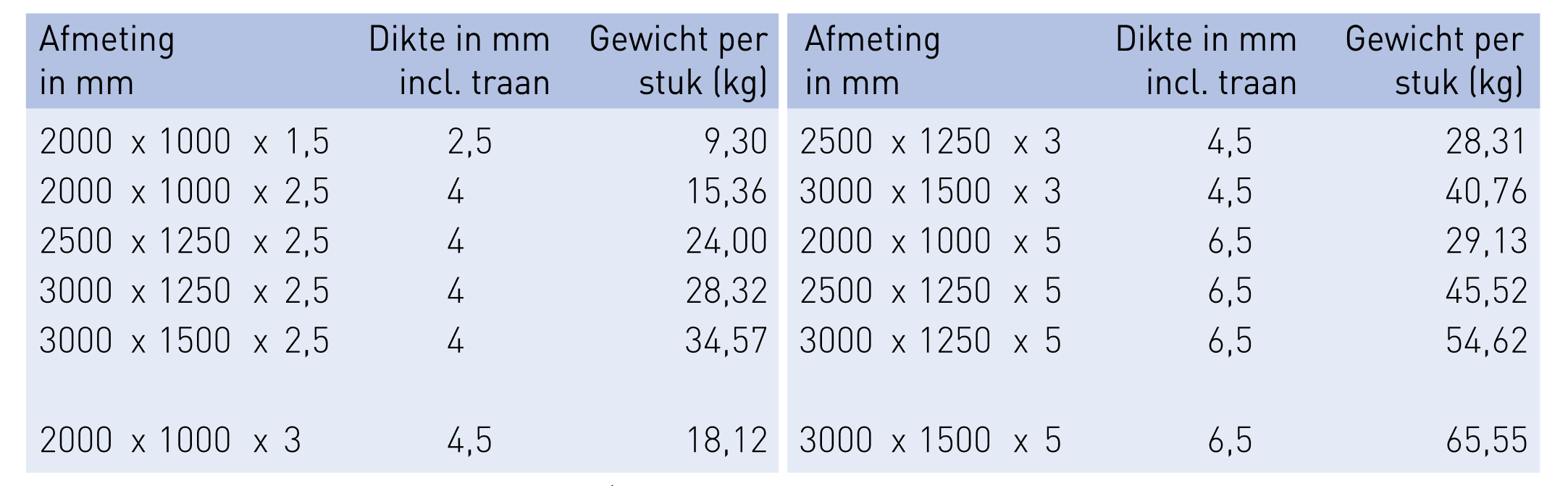

Gebruikelijke voorraadsafmetingen. Andere afmetingen, kwaliteiten of bewerkingen op aanvraag.

Voorraadafmetingen

Technische gegevens

Geperforeerde aluminium platen

De geperforeerde aluminium platen zijn ondergebracht in hoofdstuk 2 Koudgewalste Dunne Platen, op pagina 88.

Kwaliteit: EN AW-1085 (Al99,85)

EN AW-1085 is een ongelegeerd aluminium met maximaal 0,15% verontreiniging.

Het materiaal is niet thermisch hardbaar. Verhoging van de sterkte is alleen mogelijk door kouddeformatie (versteviging), hetgeen gepaard gaat met een afname van de rek en dus de vervormbaarheid.

De corrosieweerstand is onder ‘normale’ omstandigheden uitstekend. Het materiaal wordt door de hoge zuiverheid onder andere gekenmerkt door een hoge reflectiegraad en goede anodiseerbaarheid.

Aluminium EN AW-1085 H18

Hoogglans platen

Mechanische eigenschappen

volgens fabrieksspecificatie

Chemische samenstelling

volgens EN 573-3

Toleranties

volgens EN 485-4

• Geanodiseerd 2 à 3 micron.
• Eenzijdig voorzien van 60 micron dikke beschermfolie.
• Diverse mogelijkheden in afmetingen, dessins en glansgraderingen af fabriek leverbaar.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

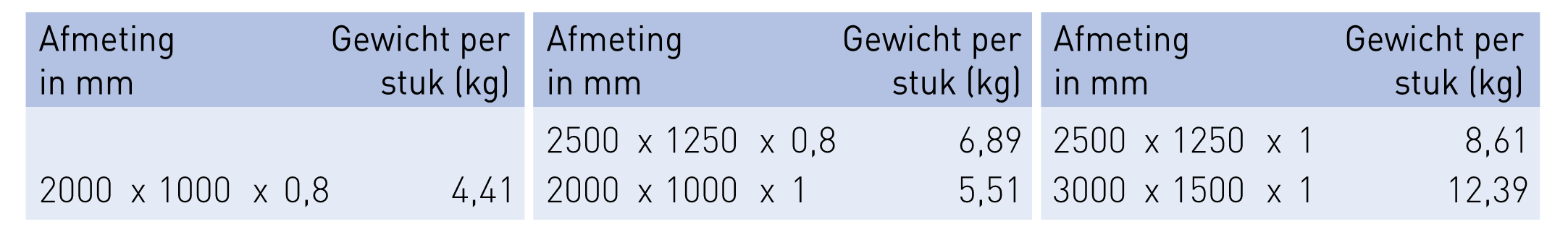

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

De kwaliteit EN AW-2017 (AlCu4MgSi)

De kwaliteit EN AW-2017 is een precipitatie hardbare legering op basis van aluminium-koper. Aan deze legering zijn elementen toegevoegd die de verspaanbaarheid verbeteren, waardoor deze kwaliteit bijzonder geschikt is om verwerkt te worden op automatische verspaningsmachines.

Weerstand tegen corrosie Koperhoudende legeringen zoals EN AW-2017 hebben in vergelijking met kopervrije aluminiumlegeringen de slechtste weerstand tegen corrosie. Deze legeringen zijn dan ook niet geschikt voor buitentoepassingen.

Aluminium EN AW-2017 T451

Platen

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties koudgewalst

volgens EN 485-4

Toleranties warmgewalst

volgens EN 485-3

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.
• Platen op maat gezaagd.
• Zaagprogramma:
• Dikte: 2-150 mm
• Lengte: 12-3100 mm
• Breedte: 12-1520 mm
• Toleranties: ± 0,5 mm (engere toleranties op aanvraag)

Technische gegevens

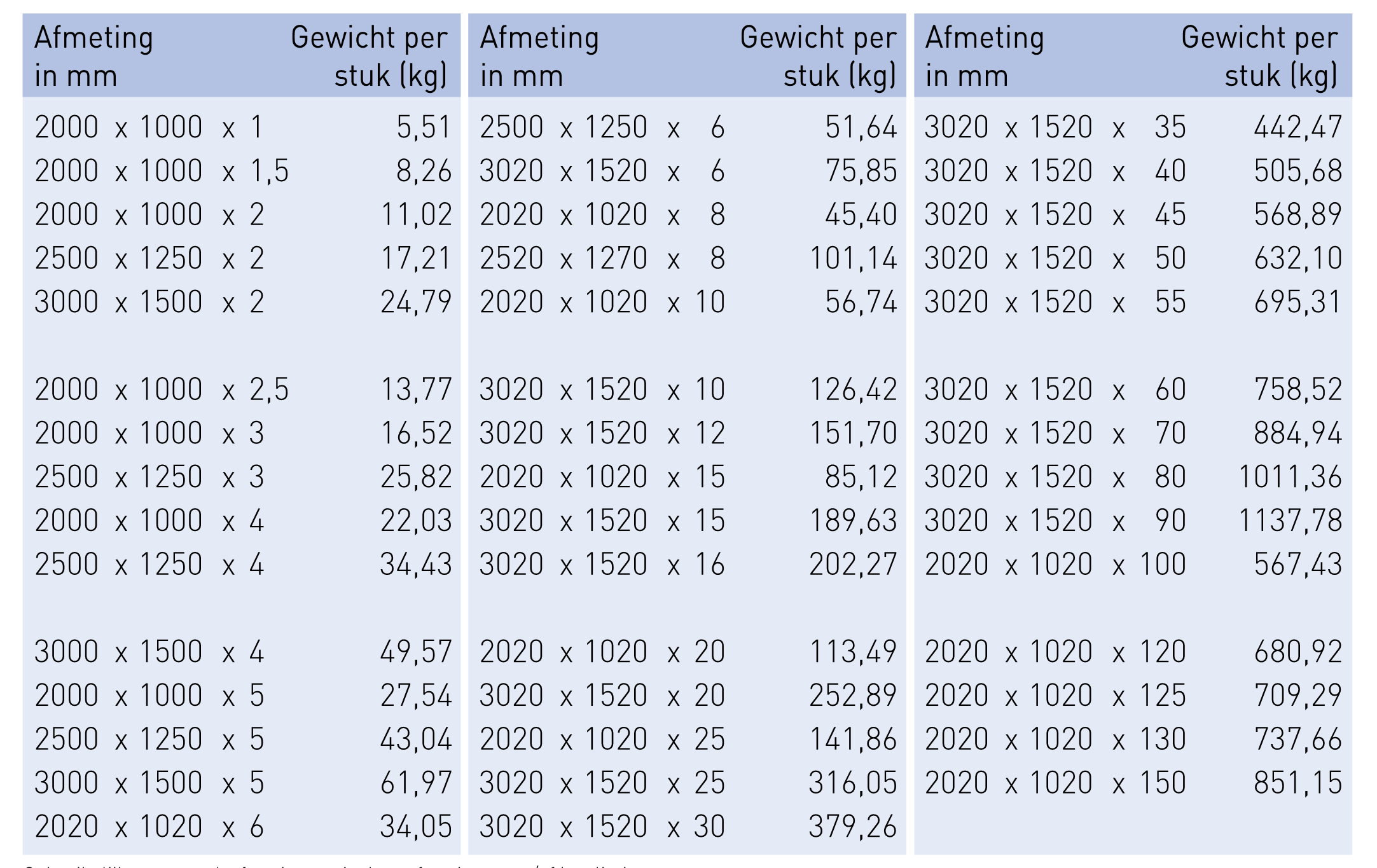

Voorraadafmetingen

Technische gegevens

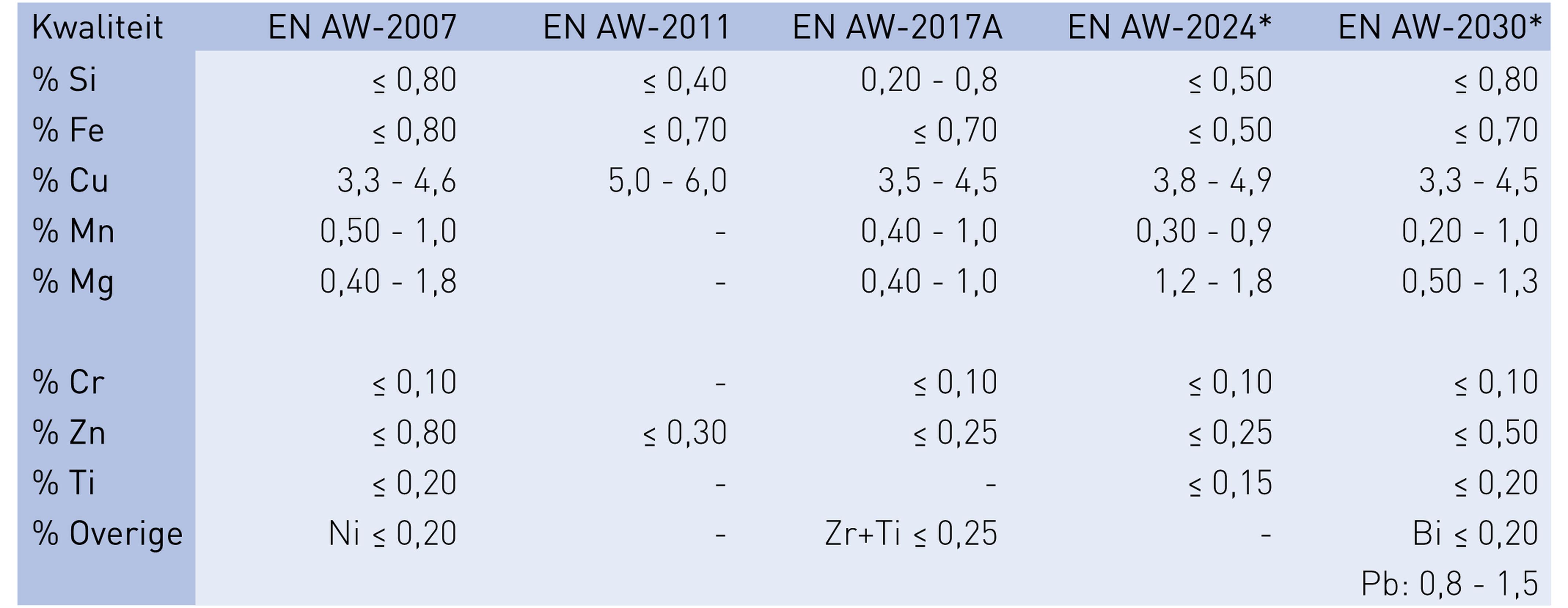

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Kwaliteit EN AW-3105 (AlMn0,5Mg0,5)

In deze aluminium legering is mangaan het hoofdlegeringselement. Deze legering is evenals andere legeringen binnen deze groep niet hardbaar. Het materiaal laat zich goed vervormen en ook de corrosieweerstand is goed.

Deze kwaliteit wordt onder anderen gebruikt voor licht belaste constructies.

Toepassingen vinden plaats in energietechniek, levensmiddelen industrie, chemie en architectuur.

Aluminium EN AW 3105 H44

Platen, Poedercoat kleur Ral 9010, 1 zijdig voorzien van beschermfolie 80 Mu

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

Voorraadafmetingen

Technische gegevens

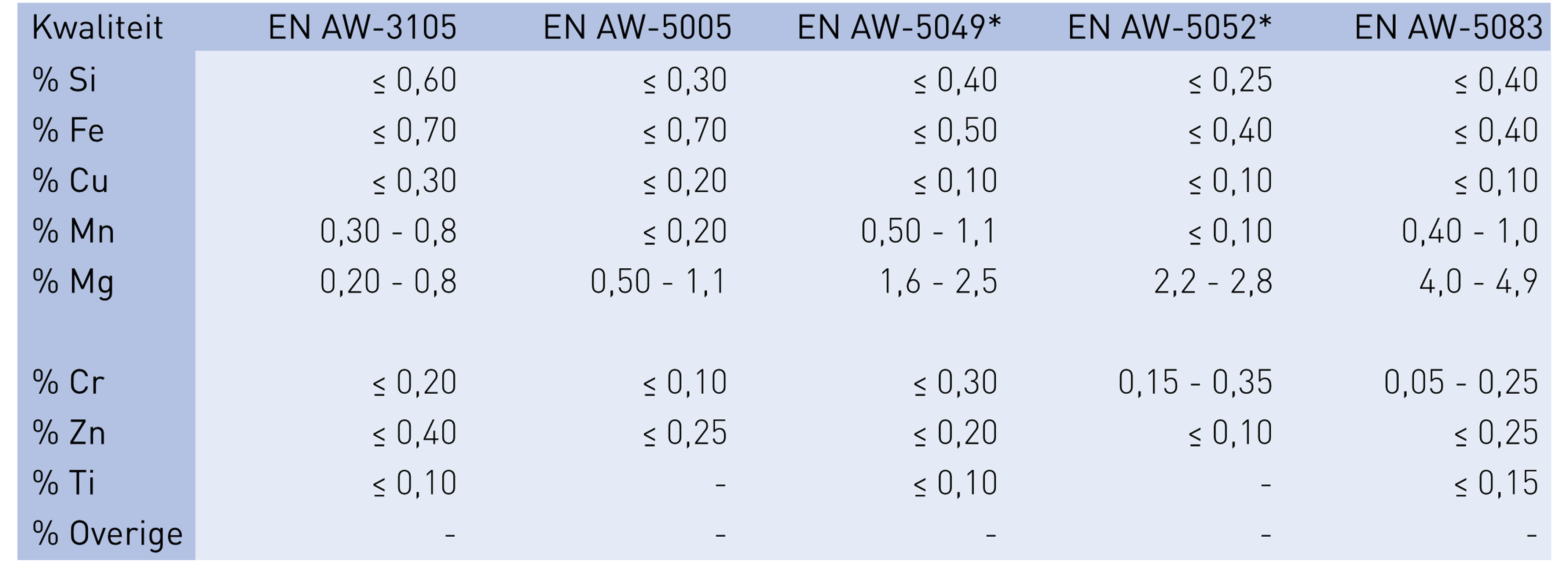

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Kwaliteit: EN AW-5005 (AlMg1)

Deze aluminium-magnesium legering is, evenals de andere legeringen binnen deze groep, niet thermisch hardbaar. Verhoging van de sterkte is alleen mogelijk door kouddeformatie (versteviging, conditie Hxx) hetgeen gepaard gaat met een afname van de rek en dus van de vervormbaarheid, waarbij de conditie H2x iets betere vervormingseigenschappen heeft dan de conditie H1x.

Het materiaal is uitstekend geschikt voor anodiseren. Voor decoratieve toepassingen (hoge eisen aan homogeniteit in kleur per charge, maar ook tussen charges) is het mogelijk deze legering te leveren als geschikt voor decoratief anodiseren. De uitstekende weerstand tegen corrosie wordt door het anodiseren nog verbeterd. Wordt deze kwaliteit in de condities H1x of H2x gelast, dan moet rekening gehouden worden met een daling van de sterkte in de warmtebeïnvloede zone tot het niveau van de zachtgegloeide toestand.

In verband met anodiseren moet er bij gelaste producten rekening mee gehouden worden dat de lasnaad en de warmtebeïnvloede zone een afwijkende kleur kunnen hebben, ten gevolge van een afwijkende samenstelling en/of structuur. Toepassingen zijn te vinden in de architectuur, de voedingsmiddelenindustrie en de verpakkingsindustrie

Aluminium EN AW-5005 H14/H24

Rollen, gevelkwaliteit (lakkwaliteit)

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.
• Materiaal te leveren in
• Rollen – Rolgewichten in overleg.
• Platen – Af te rollen op gewenste lengte 400-6000 mm.
• Band – Geslit op gewenste breedte 30-1600 mm.
• Aanbrengen van beschermfolie is mogelijk.
• Hoeveelheden in overleg, vanaf 1000 kg.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5005 H14/H24

Platen, gevelkwaliteit (lakkwaliteit)

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5005 H14/H24

Platen, 1-zijdig voorzien van beschermfolie 80 Mu wit, gevelkwaliteit (lakkwaliteit)

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5005 H14/H24

Platen, anodiseerkwaliteit Novelis B57S

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Eenzijdig voorzien van 80 micron dikke beschermfolie.
• Leverbaar met certificaat 3.1 volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5005 H14/H24

Platen, anodiseerkwaliteit Novelis B57S

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.
• Materiaal te leveren in
• Platen – Af te rollen op gewenste lengte 400-6000 mm.
• Hoeveelheden in overleg, vanaf 1000 kg.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5005 H14/H24

Platen, decoratieve anodiseerkwaliteit Novelis J57S,
éénzijdig voorzien van beschermfolie 80Mu

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.
• Materiaal te leveren in
• Platen – Af te rollen op gewenste lengte 400-6000 mm.
• Hoeveelheden in overleg, vanaf 1000 kg.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5005 H14/H24

Platen, decoratieve anodiseerkwaliteit Aleris 55HX,
éénzijdig voorzien van beschermfolie 80Mu

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5005 H14/H24

Platen, decoratieve anodiseerkwaliteit Aleris 55HX,
éénzijdig voorzien van beschermfolie 80Mu

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5005 H14/H24

Platen, Novelis SSL (stainless steel look),
éénzijdig voorzien van UV-bestendige beschermfolie 80Mu

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Kwaliteit: EN AW-5083 (AlMg4,5Mn)

Deze aluminiumlegering is een thermisch niet-hardbare legering. Verhoging van de sterkte is alleen mogelijk door kouddeformatie, waarbij met deze legering, binnen de groep van thermisch niet-hardbare legeringen, de hoogste waarden bereikbaar zijn. In zachte toestand combineert het materiaal een redelijke sterkte (mengkristalharding) met een redelijke vervormbaarheid. Verdere verhoging van de sterkte is alleen mogelijk door kouddeformatie (versteviging, conditie Hxx), hetgeen gepaard gaat met een afname van de rek en dus van de vervormbaarheid, waarbij de conditie H2x iets betere vervormingseigenschappen heeft dan de conditie H1x.

Het materiaal kan na een thermische behandeling (lassen) of na langdurig gebruik op een temperatuur boven 65°C gevoelig worden voor interkristallijne corrosie.

Onder ‘normale’ atmosferische omstandigheden en ook in wat agressievere omgevingen zoals maritieme milieus heeft de kwaliteit EN AW-5083 een uitstekende weerstand tegen corrosie, die nog verbeterd kan worden door anodiseren.

Wordt deze kwaliteit in de condities H1x of H2x gelast, dan moet rekening gehouden worden met een daling van de sterkte in de warmtebeïnvloede zone tot het niveau van de zachtgegloeide toestand.

Toepassingen zijn onder andere te vinden in de apparatenbouw (drukvaten, cryogene toepassingen), chemische industrie (opslagtanks) en transportmiddelen.

Aluminium EN AW-5083 H111

Platen

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties koudgewalst

volgens EN 485-4

Toleranties warmgewalst

volgens EN 485-3

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.
• Platen kunnen op maat gezaagd worden.

Zaagprogramma
Dikte: 2-150 mm
Lengte: 12-3100 mm
Breedte: 12-1520 mm
Toleranties: ± 0,5 mm (engere toleranties op aanvraag)

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag. De met * gemerkte artikelen kunnen geleverd worden met een 3.2 certificaat

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5083 H111

Platen

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties koudgewalst

volgens EN 485-3

• Leverbaar met certificaat 3.2 met ABS en LRS keur volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5083 H111

Platen, gegoten, 6-zijdig gezaagd

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties warmgewalst

n.o.t.k.

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Technische leveringsvoorwaarden volgens EN 485-1.
• Platen kunnen op maat gezaagd worden.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW 5083

Gegoten platen, 2-zijdig gefreesd, 2-zijdig gefolied, op maat gezaagd

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens fabrieksspecificatie

• Leverbaar met certificaat 3.1 volgens EN 10204.
• Andere afmetingen en eventuele bewerkingen op aanvraag.
• Technische leveringsvoorwaarden volgens EN 485-1.
• Platen kunnen op maat gezaagd worden.

Zaagprogramma
Dikte: 2-150 mm
Lengte: 1-3100 mm
Breedte: 12-1520 mm
Toleranties: ± 0,5 mm (engere toleranties op aanvraag)

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

*Deze kwaliteit is alleen af fabriek leverbaar

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Kwaliteit: EN AW-5754 (AlMg3)

Aluminium-magnesium legeringen zijn, evenals ongelegeerd aluminium niet thermisch
hardbaar. Ten opzichte van zacht ongelegeerd aluminium is de sterkte van deze kwaliteit
hoger door mengkristalharding. Verdere verhoging van de sterkte is alleen mogelijk door
kouddeformatie (versteviging, conditie Hxx), hetgeen gepaard gaat met een afname van de
rek en dus van de vervormbaarheid, waarbij de conditie H2x iets betere vervormingseigenschappen
heeft dan de conditie H1x.

Het materiaal kan na een thermische behandeling (lassen) of na langdurig gebruik op een
temperatuur boven 65°C gevoelig worden voor interkristallijne corrosie.
Onder ‘normale’ atmosferische omstandigheden en ook in wat agressievere omgevingen
zoals maritieme milieus heeft de kwaliteit EN AW-5754 een uitstekende weerstand tegen
corrosie, die nog verbeterd kan worden door anodiseren.

Bij het lassen van EN AW-5754 in de verstevigde condities zoals bijvoorbeeld H12 en H22
moet in de warmtebeïnvloede zone rekening gehouden worden met een daling van de sterkte
naar het niveau van de zachtgegloeide toestand.

Toepassingen: de legering 5754 wordt onder andere toegepast in de jachtenbouw,
apparatenbouw (opslagtanks, drukvaten), de bouw (gevelbekledingen, draagconstructies)
en de voedingsmiddelenindustrie.

Aluminium EN AW-5754 H111

Rollen

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.
• Materiaal te leveren in
• Rollen – Rolgewichten in overleg.
• Platen – Af te rollen op gewenste lengte 400 – 6000 mm.
• Band – Geslit op gewenste breedte 30 – 1600 mm.
• Aanbrengen van beschermfolie is mogelijk.
• Hoeveelheden in overleg.
• Toelichting op bewerking zie pagina 656 t/m 658.

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5754 H111

Platen

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties koudgewalst

volgens EN 485-4

Toleranties warmgewalst

volgens EN 485-3

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

De met * gemerkte afmetingen kunnen ook met folie geleverd worden. Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

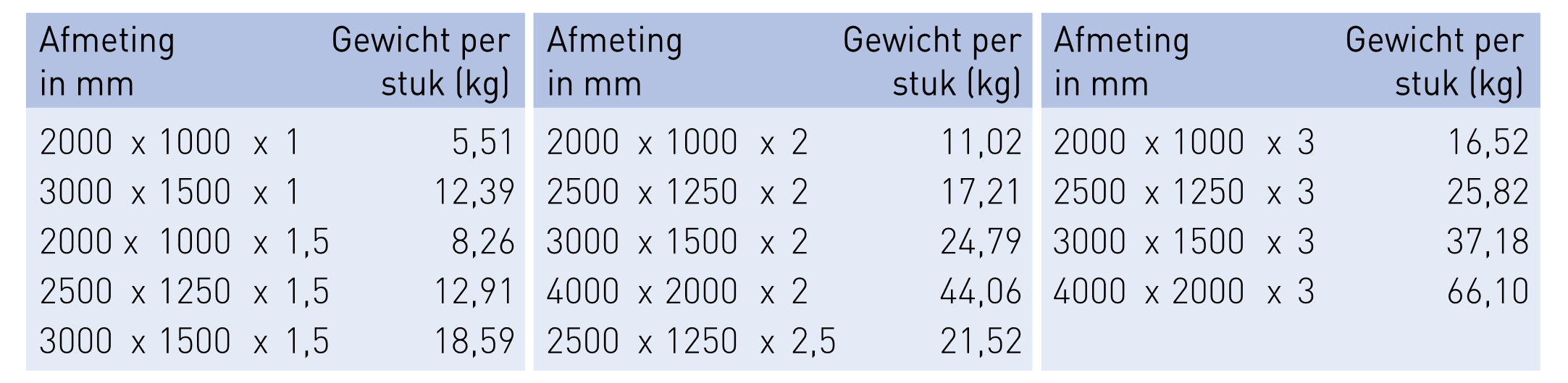

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5754 H12/H22

Rollen

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties

volgens EN 485-4

• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.
• Materiaal te leveren in:
• Rollen – Rolgewichten in overleg.
• Platen – Af te rollen op gewenste lengte 400 – 6000 mm.
• Band – Geslit op gewenste breedte 30 – 1600 mm.
• Hoeveelheden in overleg.
• Toelichting op bewerking zie pagina 656 t/m 658.

Technische gegevens

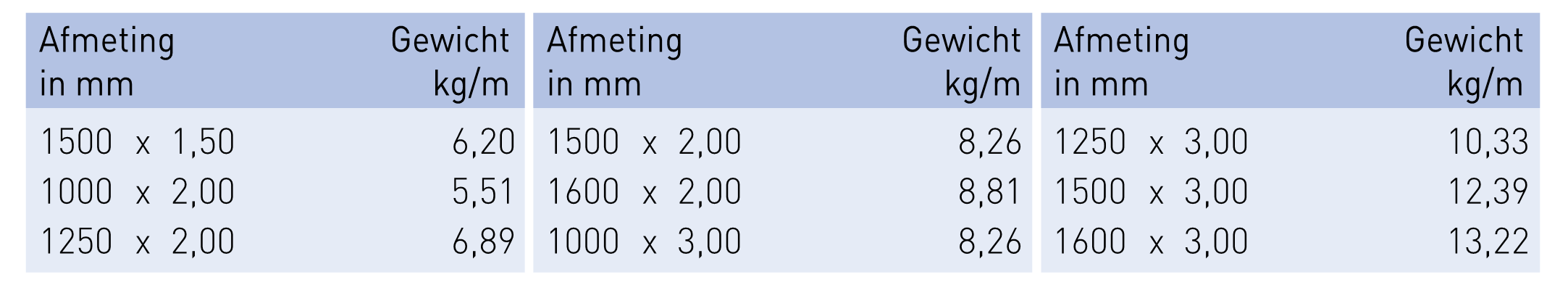

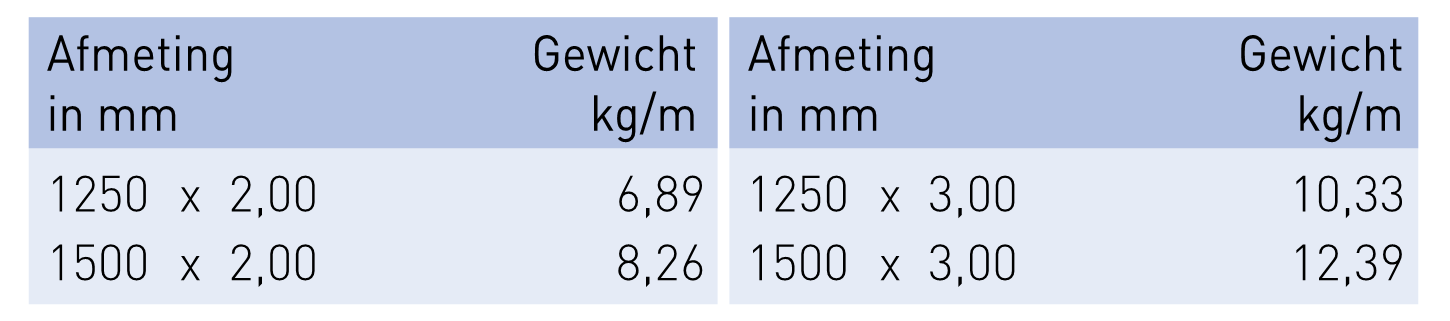

Voorraadafmetingen

Technische gegevens

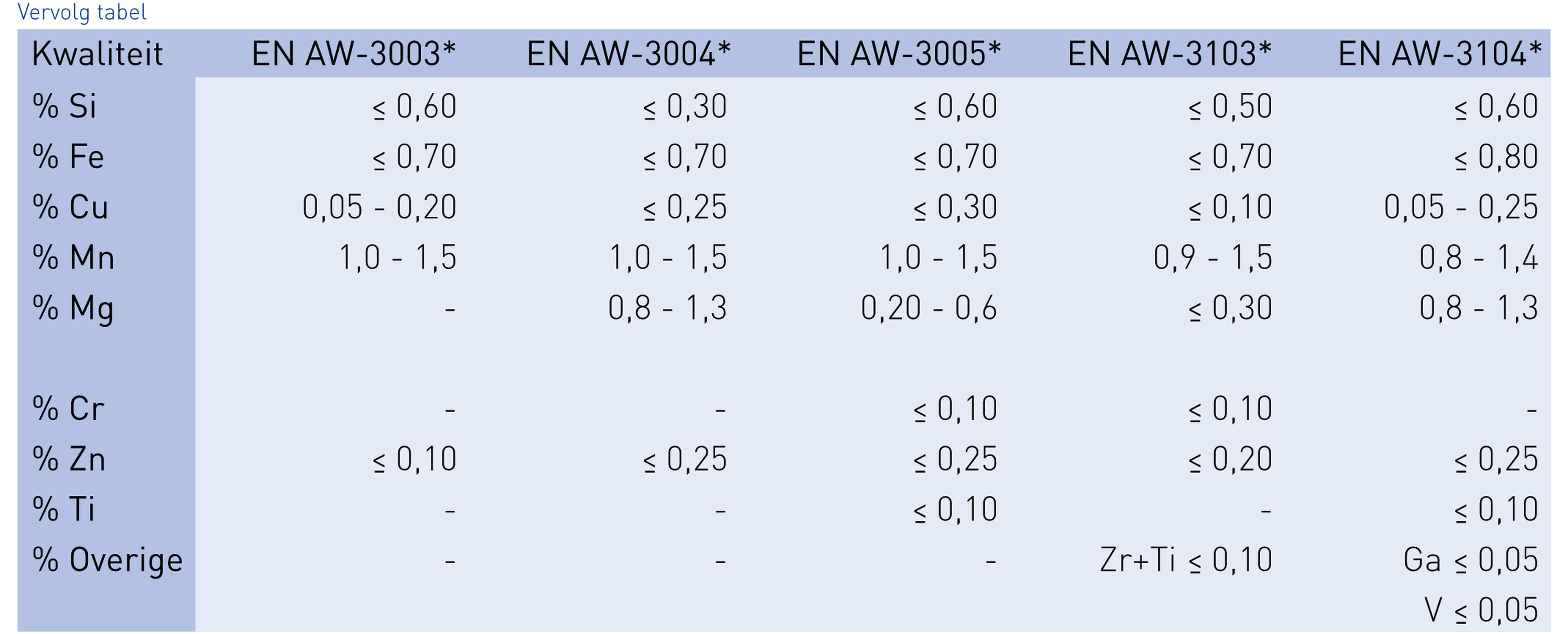

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5754 H12/H22

Platen

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties koudgewalst

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag. De met * gemerkte artikelen zijn tevens zonder papier te leveren , alleen in gesloten pakketten.

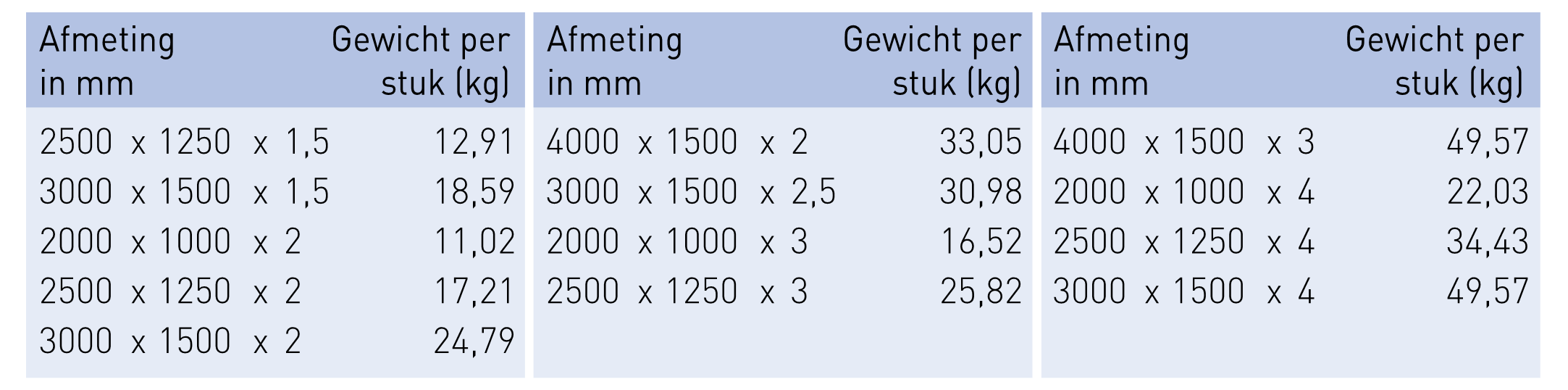

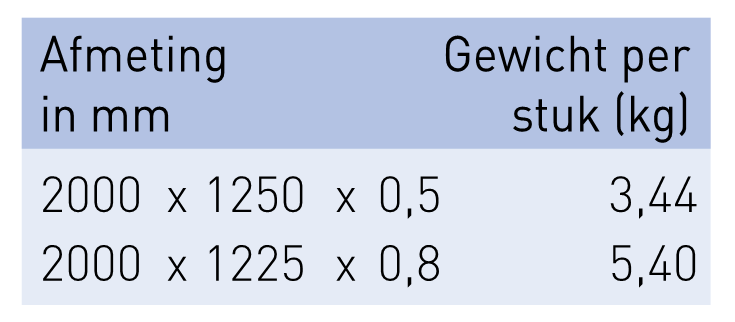

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5754 H12/H22

Platen, 1-zijdig voorzien van beschermfolie 80 Mu

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties koudgewalst

volgens EN 485-4

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag. De met * gemerkte artikelen zijn tevens zonder papier te leveren , alleen in gesloten pakketten.

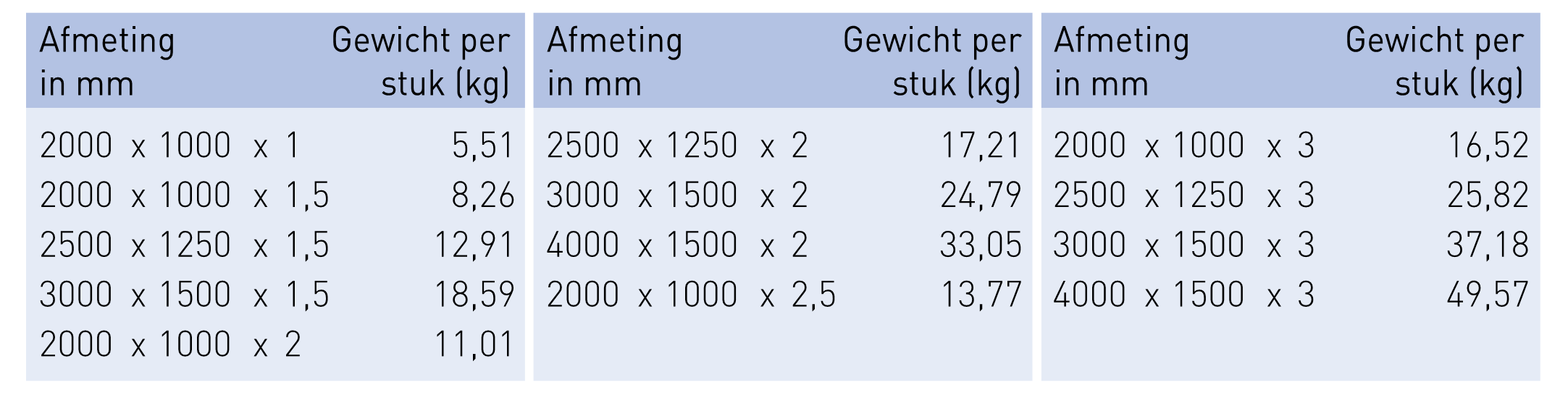

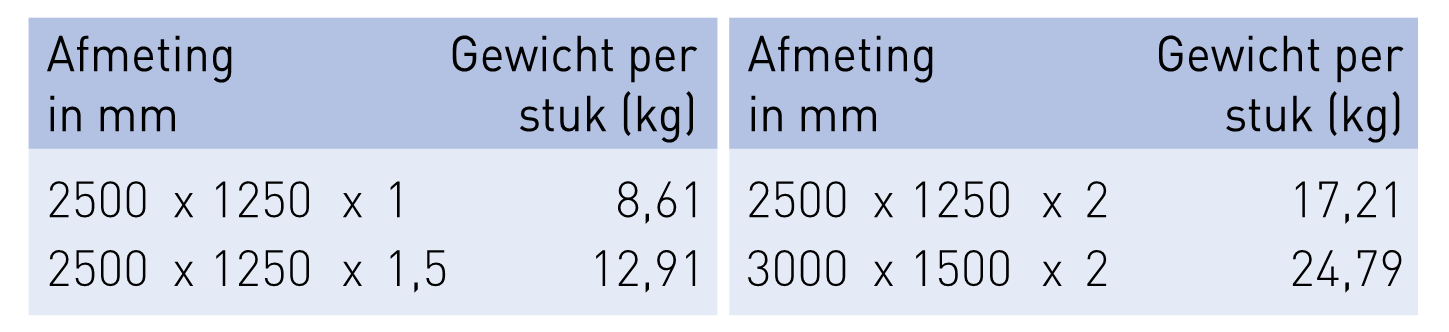

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Aluminium EN AW-5754 H114

Tranenplaten, 2-traans, gebeitst

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 1386

Toleranties

volgens EN 1386

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 op pagina 582.
• Technische leveringsvoorwaarden volgens EN 1386.

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

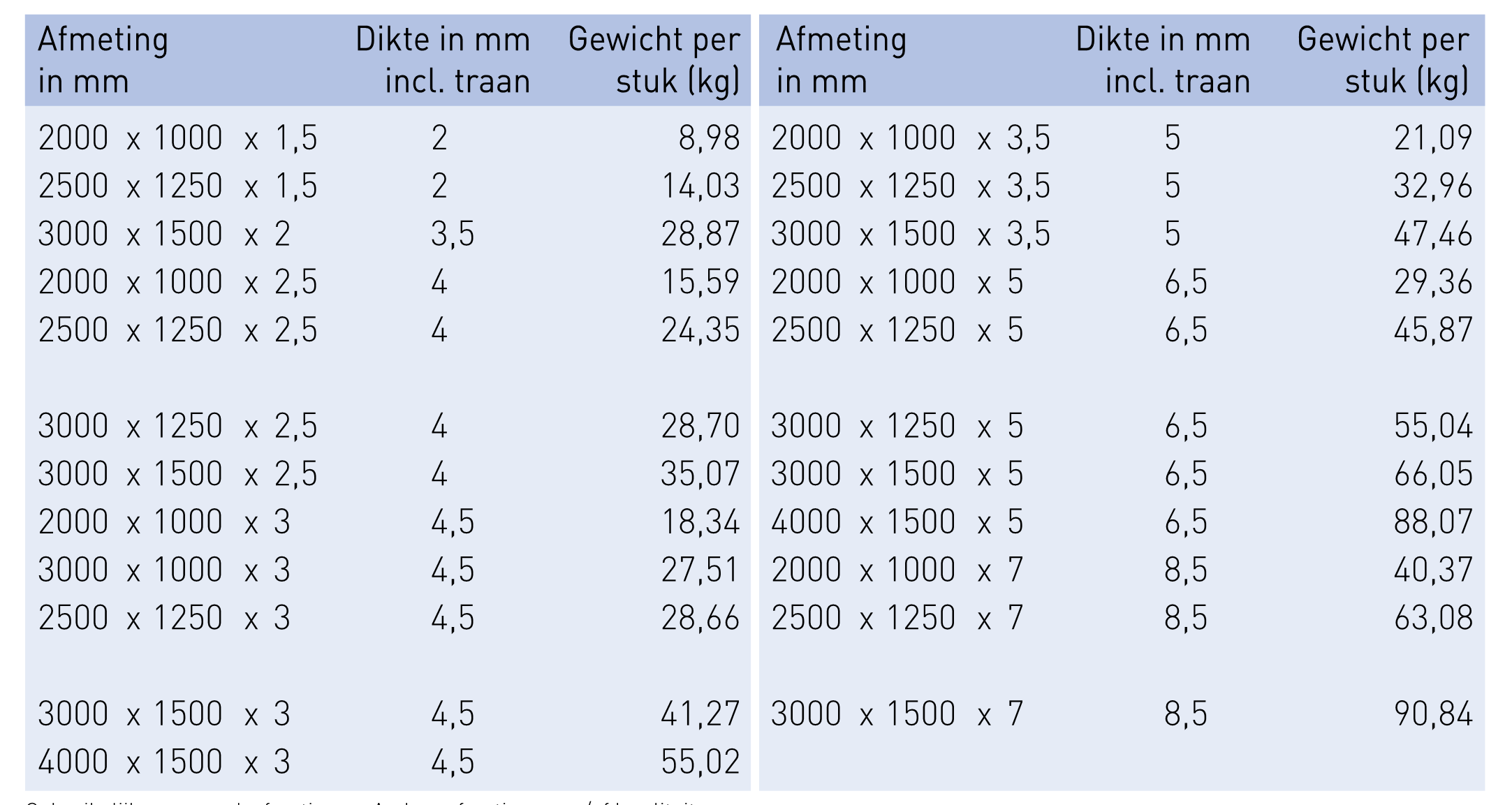

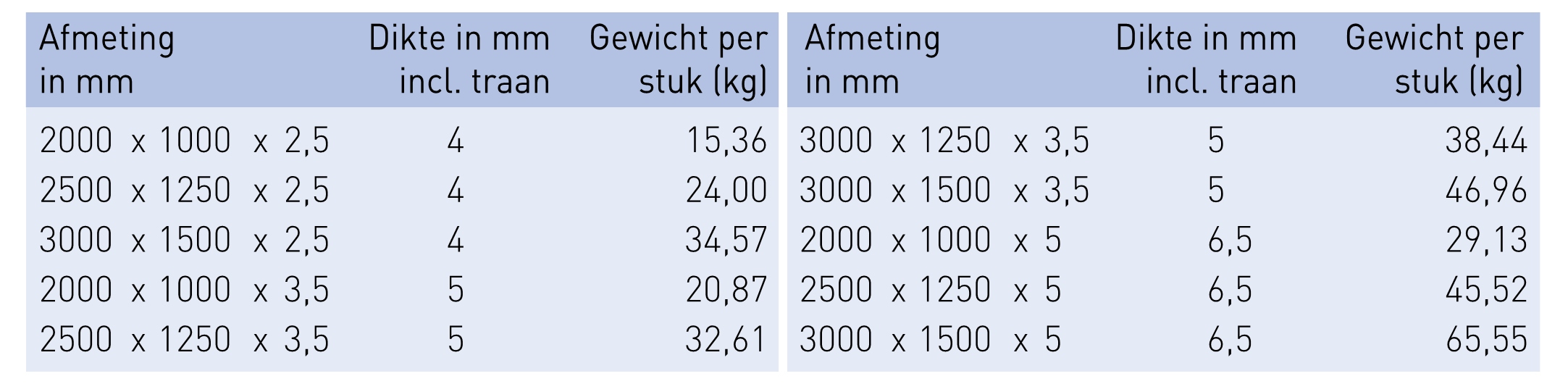

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Aluminium EN AW-5754 H114

Tranenplaten, 5-traans, gebeitst

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 1386

Toleranties

volgens EN 1386

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 op pagina 582.
• Technische leveringsvoorwaarden volgens EN 1386.

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Aluminium EN AW-5754 H114

Tranenplaat, 1-traans, ongebeitst

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 1386

Toleranties

volgens EN 1386

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 op pagina 582.
• Technische leveringsvoorwaarden volgens EN 1386.

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

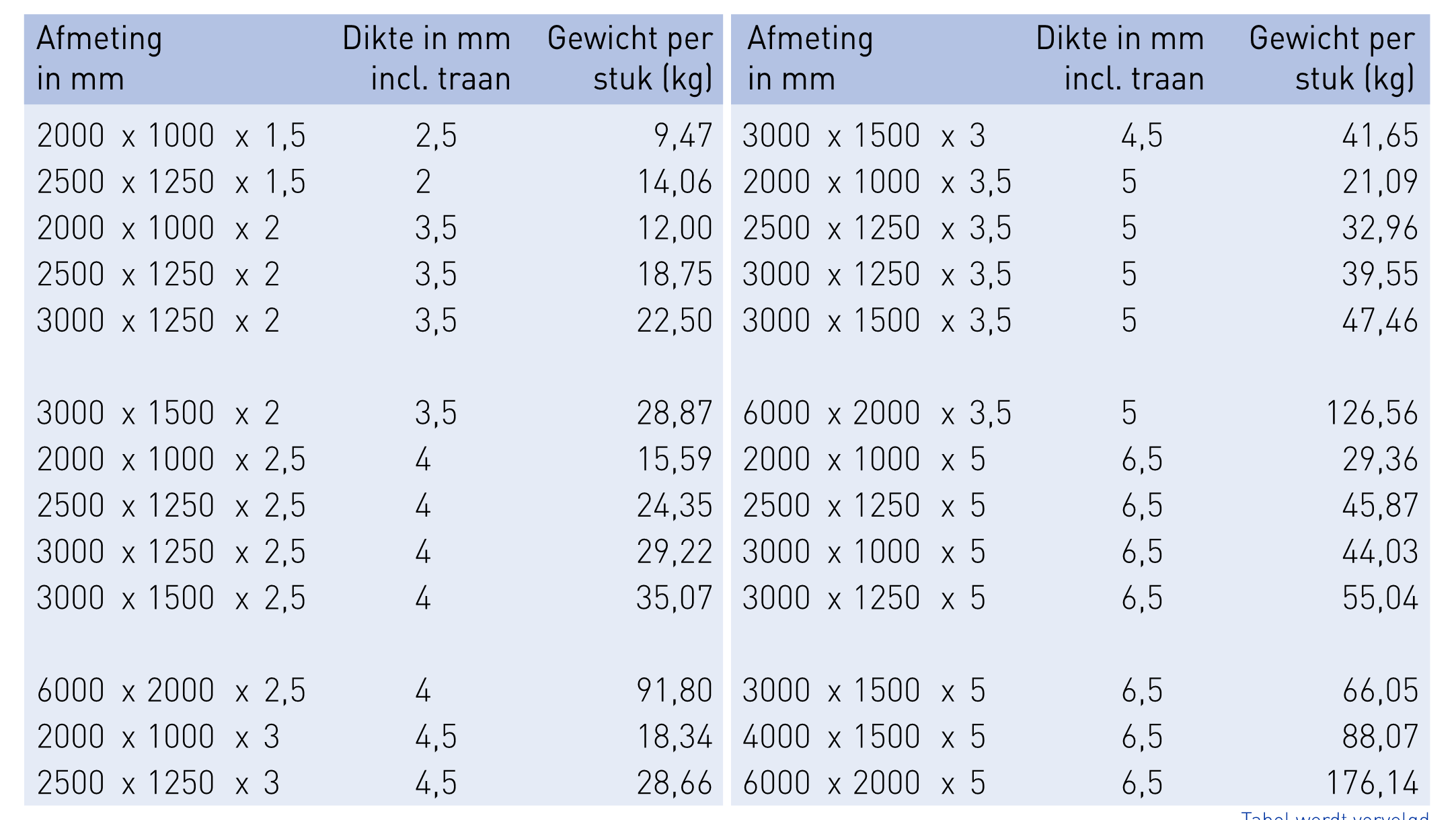

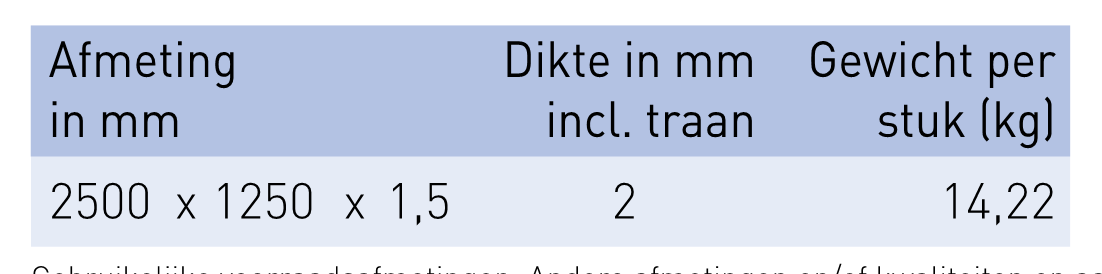

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Aluminium EN AW-5754 H114

Tranenplaten, 2-traans, ongebeitst

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 1386

Toleranties

volgens EN 1386

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 op pagina 582.
• Technische leveringsvoorwaarden volgens EN 1386.

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Aluminium EN AW-5754 H114

Tranenplaten, 5-traans, ongebeitst

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 1386

Toleranties

volgens EN 1386

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 op pagina 582.
• Technische leveringsvoorwaarden volgens EN 1386.

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

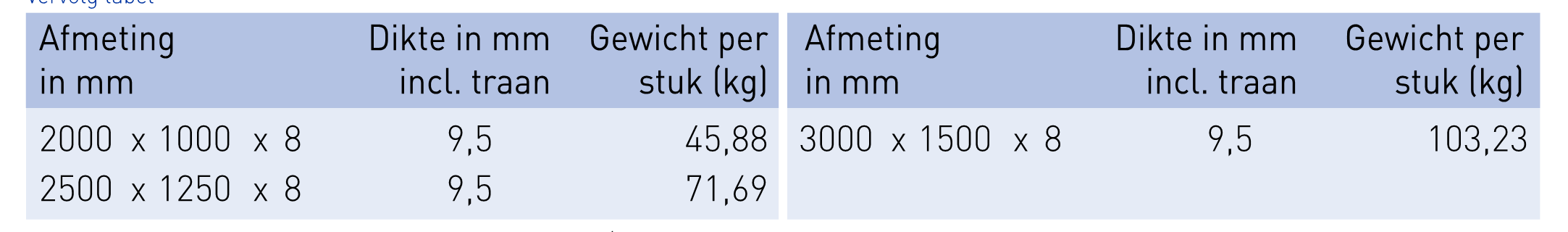

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Aluminium EN AW-5754 H244

Rijstekorrelplaten

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 1386

Toleranties

volgens EN 1386

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 op pagina 582.
• Technische leveringsvoorwaarden volgens EN 1386.

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Kwaliteit: EN AW-6082 (AlMgSi1)

Dit is een precipitatie hardbare legering, die veelvuldig wordt toegepast in die producten waarin de combinatie sterkte/gewicht/corrosieweerstand van belang is. In de meeste gevallen wordt het materiaal in geharde toestand geleverd, dat wil zeggen het materiaal is door de fabrikant oplosgegloeid, afgeschrikt en (warm) uitgehard (“volveredeld”).

In de warmuitgeharde conditie (T6) heeft deze legering een 0,2% rekgrens die in de orde van grootte van die van S235JR ligt. Onder ‘normale’ atmosferische omstandigheden en ook in wat agressievere omgevingen zoals maritieme milieus heeft de kwaliteit EN AW-6082 een goede weerstand tegen corrosie, die nog verbeterd kan worden door anodiseren. Bij het lassen dient rekening gehouden te worden met een daling van de sterkte in de warmtebeïnvloede zone en de gevoeligheid voor warmscheuren. Door een geschikte warmtebehandeling (oplosgloeien en uitharden) is de sterkte van de warmtebeïnvloede zone weer op het oorspronkelijke niveau te brengen. De lasnaad daarentegen zal in principe altijd een lagere sterkte hebben dan het basismateriaal. Door de warmscheurgevoeligheid zal in het algemeen met een geschikt toevoegmateriaal gelast moeten worden.

Toepassingen: transportmiddelen (tanks, trailers), bouw, scheepsbouw (masten), machinebouw.

Aluminium EN-AW 6082 T6/T651

Platen

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties koudgewalst

volgens EN 485-4

Toleranties warmgewalst

volgens EN 485-3

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1
• Platen kunnen op maat gezaagd worden.
• Zaagprogramma:
• Dikte: 2-150 mm
• Lengte: 12-3100 mm
• Breedte: 12-1520 mm
• Toleranties: ± 0,5 mm (engere toleranties op aanvraag)

Technische gegevens

Gebruikelijke voorraadsafmetingen. Andere afmetingen en/of kwaliteiten op aanvraag.

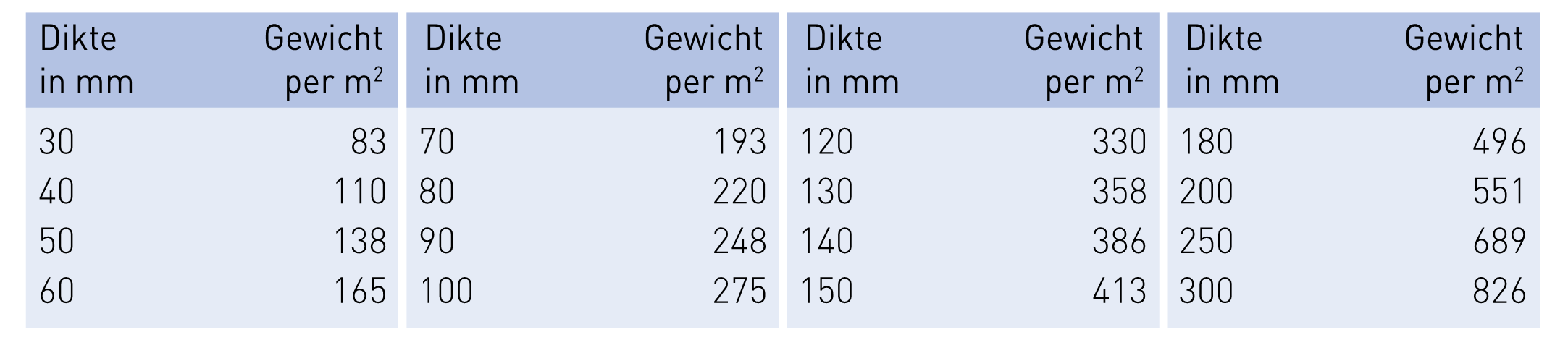

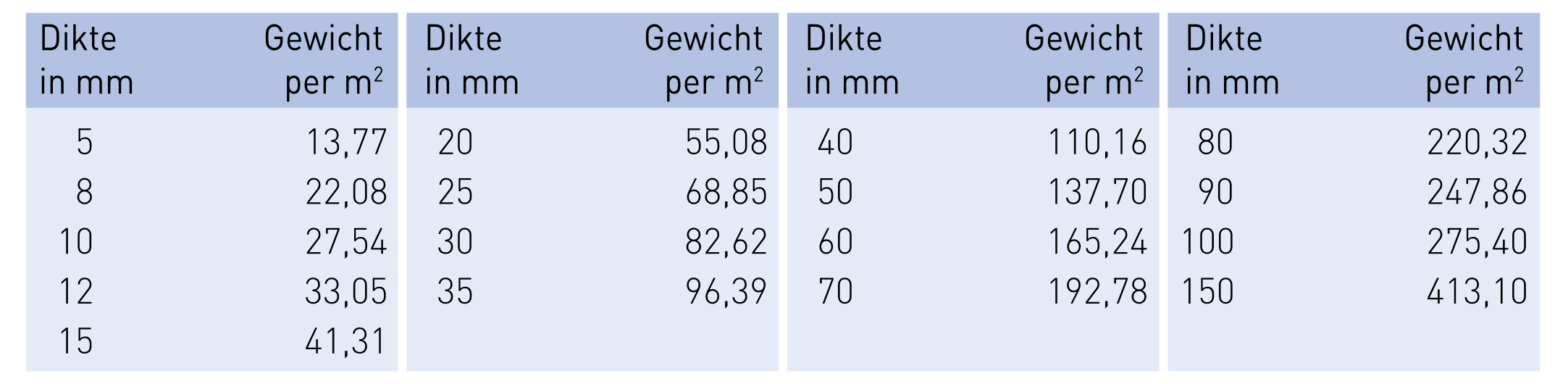

Voorraadafmetingen

Technische gegevens

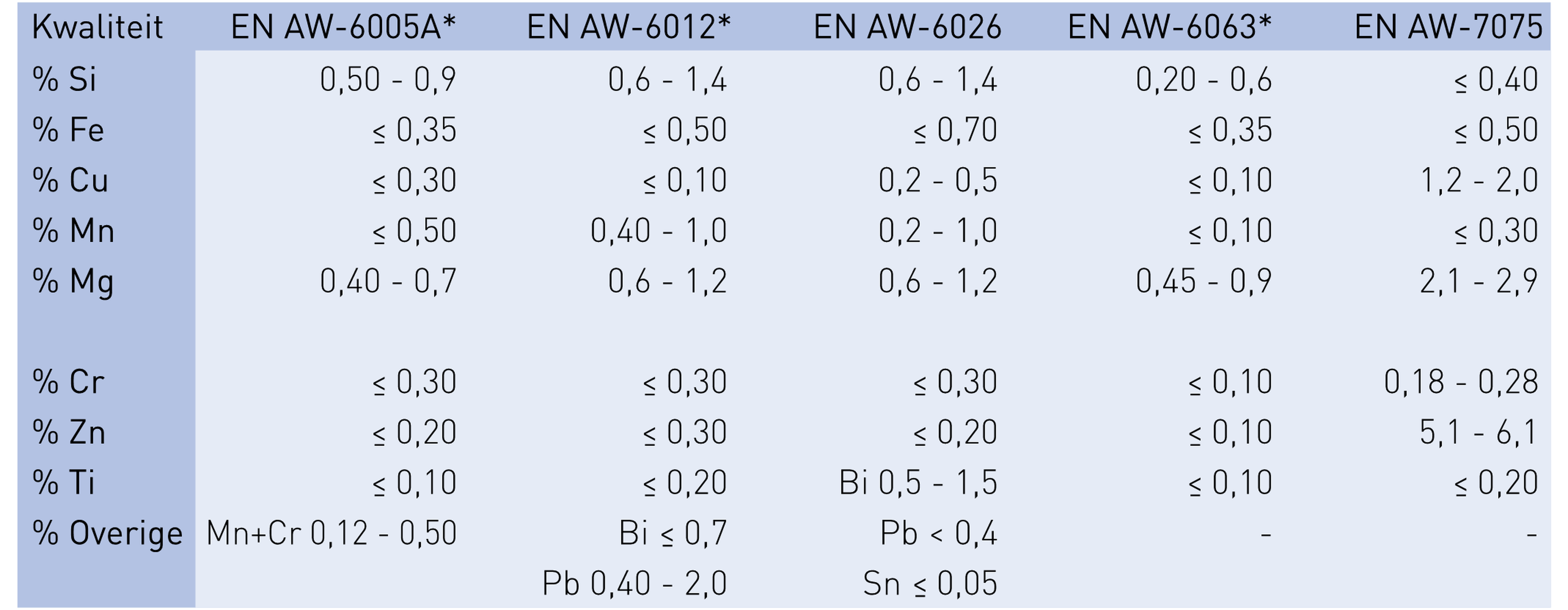

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Kwaliteit: EN AW-7075 (AlZnMgCu1,5)

Legeringen op basis van aluminium/zink/magnesium zijn, evenals de aluminium/magnesium/ silicium legeringen uit de 6000-groep thermisch hardbaar. De bereikbare sterkte is beduidend hoger dan die van de legeringen uit de 6000-groep. Het nadeel is de mogelijke gevoeligheid voor spanningscorrosie. Door aan AlZnMg-legeringen koper toe te voegen, neemt enerzijds de gevoeligheid voor spanningscorrosie af, terwijl anderzijds de bereikbare sterkte toeneemt. Mogelijke nadelen van met name de koperhoudende AlZnMg-legeringen zijn de verminderde weerstand tegen atmosferische corrosie en de kerfgevoeligheid. Dit laatste betekent dat kerven, zoals scherpe dik-/dunovergangen, krassen en dergelijke, onder wisselende belastingen al snel tot breuk kunnen leiden.

Legeringen uit de 7000-serie zijn zogenaamde kouduithardende, of natuurlijk uithardende legeringen. Dit betekent dat deze legeringen na oplosgloeien reeds bij kamertemperatuur uitharden. Verder blijkt dat deze materialen relatief ongevoelig zijn voor de afkoelsnelheid na het oplosgloeien. Deze eigenschappen maken de legeringen uit de 7000-serie bijzonder geschikt om toe te passen in constructies waaraan gelast moet worden en waarbij na het lassen geen nieuwe warmtebehandeling (oplosgloeien en uitharden) meer mogelijk is. Direct na het lassen is de sterkte in de warmtebeïnvloedezone laag, maar door natuurlijke veroudering zal de sterkte toenemen. Uiteindelijk kan tot wel 90% van de oorspronkelijke sterkte bereikt worden. Een mogelijk nadeel is de gevoeligheid voor warmscheuren bij het lassen.

De kwaliteit EN AW-7075 wordt in de warmuitgeharde toestand (T6) geleverd. In het algemeen zullen door de afnemer geen warmtebehandelingen worden uitgevoerd. Voor de fabricage van producten die een grote deformatie ondergaan, kan het zinvol zijn uit te gaan van de zachtgegloeide toestand. Na de fabricage kunnen dan door een warmtebehandeling de oorspronkelijke eigenschappen weer worden verkregen. Een andere mogelijkheid is om te vervormen direct na het oplosgloeien. De tijd tussen het oplosgloeien en het vervormen moet zeer kort zijn, omdat de legering EN AW-7075 ook bij lage temperaturen uithardt (koud uithardend). De kwaliteit EN AW-7075 wordt met name daar toegepast waar de combinatie van hoge sterkte en laag gewicht van belang is. Te denken valt aan de automobielindustrie (bijvoorbeeld bumpers), machinebouw en dergelijke.

T6 is oplosgegloeid en daarna kunstmatig verouderd.

Aluminium EN AW-7075 T651

Platen, gewalst, gefreesd, 2 zijden folie

Chemische samenstelling

volgens EN 573-3

Mechanische eigenschappen

volgens EN 485-2

Toleranties koudgewalst

volgens EN 485-4

Toleranties warmgewalst

volgens EN 485-3

• Leverbaar met certificaat 3.1 volgens EN 10204.
• De technische gegevens staan in tabel 1 en 2 op pagina 582 en 585.
• Technische leveringsvoorwaarden volgens EN 485-1.
• Platen kunnen op maat gezaagd worden.
• Zaagprogramma:
• Dikte: 2-150 mm
• Lengte: 12-3100 mm
• Breedte: 12-1520 mm
• Toleranties: ± 0,5 mm (engere toleranties op aanvraag)

Technische gegevens

Voorraadafmetingen

Technische gegevens

Chemische samenstellingen van aluminium legeringen

* Deze kwaliteit is alleen af fabriek leverbaar.

Mechanische eigenschappen van aluminium en aluminiumlegeringen voor band en plaat

t = Materiaaldikte (buiglijn evenredig aan de walsrichting). 1) Alleen ter informatie.

Gelakte aluminium platen

MCB levert gelakt aluminium direct uit voorraad in de kwaliteiten EN AW-1050A H14/H24 en EN AW-3105 H44 volgens EN 485 in Ral 9010 één zijde gefolied. Andere afmetingen, kleuren en legeringen op aanvraag. Voor nadere informatie neemt u contact op met MCB.

MCB levert gelakt aluminium af fabriek met korte levertijden en zeer uitgebreide mogelijkheden in plaat en band. Tevens is het mogelijk aluminium band dat op voorraad is bij MCB, in loon te laten lakken, waarna bovendien in het eigen Service Center het band geslit kan worden, of kan worden verwerkt tot plaat op maat. Om tot een optimale aanbieding te komen is het van belang alle relevante informatie door te geven. Daarbij moet gedacht worden aan:

• Binnen- of buitentoepassing
• Aluminiumlegering
• Laksoort
• Laagdikte
• Glansgraad
• Eén- of tweezijdig gelakt
• Achterzijde ongelakt of voorzien van een primer
• Mechanische bewerkingen
• Folie op materiaal of papier tussen het materiaal
