Aanduiding van ongelegeerd en microgelegeerd laag koolstofstaal voor koudvervormen
De basisaanduiding bestaat uit letter D, gevolgd door een letter die de fabricagemethode
aangeeft:
C: koudgewalst
D: warmgewalst
X: walsmethode niet gespecificeerd
Dit wordt gevolgd door een getal bestaande uit twee cijfers dat de geschiktheid voor koudvervormen tot uitdrukking brengt. De combinatie van deze cijfers wordt geregeld in de betreffende
kwaliteitsnorm.
Deze basisaanduiding kan weer gevolgd worden door aanvullende aanduidingen, bijvoorbeeld:
E: voor bekleden door dompelen in een bad van gesmolten metaal, gevolgd door een aanduiding van de deklaag bijvoorbeeld:
+Z: bekleed door dompelen in een bad met gesmolten zink
+ZF: bekleding van een zink-ijzer legering (galvannealed)
+AZ: bekleed door dompelen in een bad met een aluminium-zink legering (> 50% Al)
+ZA: bekleed door dompelen in een bad met een zink-aluminium legering (> 50% Zn)
+AS: bekleed door dompelen in een bad met een aluminium-silicium legering
+SE: bekleed door dompelen in een bad van gesmolten tin
EK: voor conventioneel emailleren
ED: voor direct emailleren
+ZE: elektrolytisch verzinkt
Koudgewalste staalkwaliteiten met hoge vloeigrens volgens EN 10268
‘Koudgewalste platte producten staalsoorten met een hoge vloeigrens voor koudvervormen’
Volgens EN 10027 bestaat de aanduiding uit de letters HC gevolgd door:
- Een getal dat de minimale rekgrens in N/mm² aangeeft
- De letters LA (low alloy)
Producten volgens deze norm kunnen alleen met een oppervlaktekwaliteit A volgens EN 10130 geleverd worden.
Voorbeeld:
Plaat EN 10268-HC280LA: een koudgewalste plaat met hoge rekgrens voor koudvervormen (H) met een minimale rekgrens van 280 N/mm², microgelegeerd (LA).

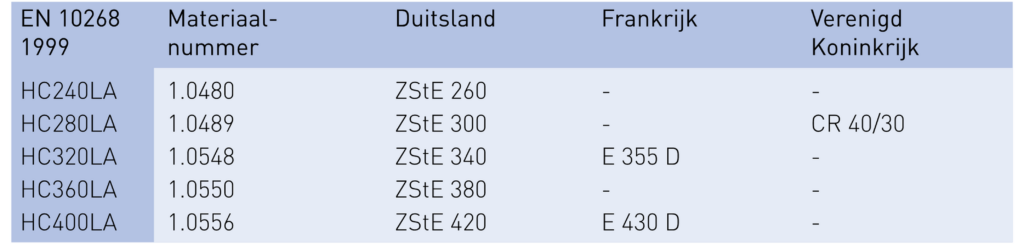

Lijst met overeenkomstige aanduidingen
Koudgewalst smalband volgens EN 10139
‘Niet-bekleed koudgewalst smalband van zacht staal voor koudvervormen’
De basisaanduiding bestaat uit de letters DC gevolgd door een combinatie van cijfers die een maat zijn voor de geschiktheid voor koudvervormen:
| 01 | zetkwaliteit |
| 03 | trekkwaliteit |
| 04 | dieptrekkwaliteit |
| 05 | extra dieptrekkwaliteit |
| 06 | speciale dieptrekkwaliteit |
Deze aanduiding wordt gevolgd door:
Een symbool dat de leveringstoestand weergeeft:
| +A | voor gegloeid |
| +LC | voor licht nagewalst (skin pass) |
| +Cxxx | voor koud nagewalst. Op de plaats van de xxx komt de minimale treksterkte in N/mm² te staan. |
Een symbool voor het uiterlijk van het oppervlak:
| MA | voor een blank, metallisch zuiver oppervlak. Putjes, fouten en kleine krasjes zijn toegestaan. |
| MB | MB voor een blank metallisch zuiver oppervlak. Putjes, groeven en krassen zijn toegelaten, voor zover het gelijkmatige, gladde uiterlijk niet wezenlijk nadelig wordt beïnvloed, indien bekeken met het blote oog. |
| MC | voor een blank metallisch zuiver oppervlak. Putjes, groeven en krassen zijn toegelaten voor zover het gelijkmatige gladde uiterlijk van het spiegelend oppervlak niet nadelig wordt beïnvloed. |
En, indien van toepassing, een symbool voor het oppervlakte-aspect:
| RR | voor ruw |
| RM | voor mat |
| RL | voor glad |
| RN | voor spiegelend |
Opmerking:
Producten met een oppervlakteaspect MA en MB worden gewoonlijk geleverd met een glad oppervlak (RL); het symbool voor een glad oppervlak wordt in de aanduiding niet vermeld. Als een ruw (RR) of een mat (RM) oppervlak vereist wordt, moeten de overeenkomende symbolen in de aanduiding worden opgenomen. Het oppervlakteaspect MC kan alleen met een spiegelend aspect (RN) geleverd worden.
Voorbeeld:
Smalband EN 10139-DC03+A-MA: koudgewalst smalband in de kwaliteit DC03, in gegloeide toestand (+A) met een glad oppervlakte-uiterlijk en een glad oppervlakteaspect.
Staal om te emailleren volgens EN 10209
‘Koudgewalste platte producten van laag koolstofstaal om te emailleren’
De basisaanduiding bestaat, evenals voor andere koudgewalste platte producten voor koud dieptrekken of zetwerk, uit de letters DC, gevolgd door een indicatie omtrent de vervormbaarheid zoals aangegeven onder ‘koudgewalst staal volgens EN 10130’. Deze basisaanduiding wordt gevolgd door:
| EK | voor kwaliteiten geschikt voor het conventioneel emailleren in één of twee lagen |
| ED | voor kwaliteiten bestemd voor het direct emailleren of voor speciale toepassingen van het conventioneel tweelaags emailleren. |
Deze aanduiding kan nog gevolgd worden door een aanduiding betreffende het oppervlakteaspect:
| m = normaal | ruwheid 0,6 µm < Ra <- 1,9 µm |
| r = ruw | ruwheid Ra > 1,6 µm |
Worden geen eisen gesteld, dan wordt het oppervlakte-aspect normaal geleverd.
Voorbeeld:
Plaat EN 10209-DC04EK, een koudgewalst staal voor koudvervormen (DC), bedoeld om te emailleren volgens het tweelaags systeem (EK).
Lijst met overeenkomstige aanduidingen
Voorgelakt band- en plaatstaal volgens EN 10169
‘Continu bandgelakte platte producten van staal’
De aanduiding voor voorgelakt band- en plaatstaal bestaat uit twee delen. Als eerste komt de aanduiding van het substraatmateriaal volgens de geldende Europese norm en het nummer van die norm.
Deze aanduiding wordt gevolgd door:
- Of de letters OC voor een organisch bekleed substraat; de organische bekleding wordt niet nader aangegeven;
- Of een aanduiding voor het type organische bedekking (zie onderstaande tabel) op de bovenzijde en, als dit noodzakelijk is, voor het type deklaag op de onderzijde. De aanduiding voor de deklaag aan de bovenzijde wordt door een schuine streep gescheiden van die van de onderzijde. Als het type deklaagmateriaal aan de onderzijde aan de fabrikant wordt overgelaten, dan wordt het in de aanduiding niet opgenomen;
- De nominale dikte in µm van de deklaag op de bovenzijde en, indien gewenst, van de deklaag op de onderzijde.

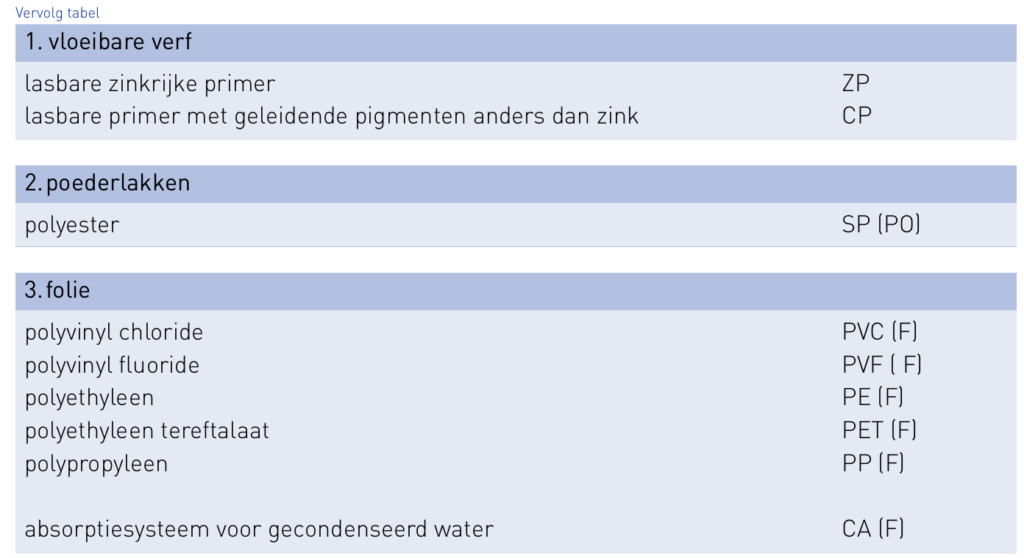

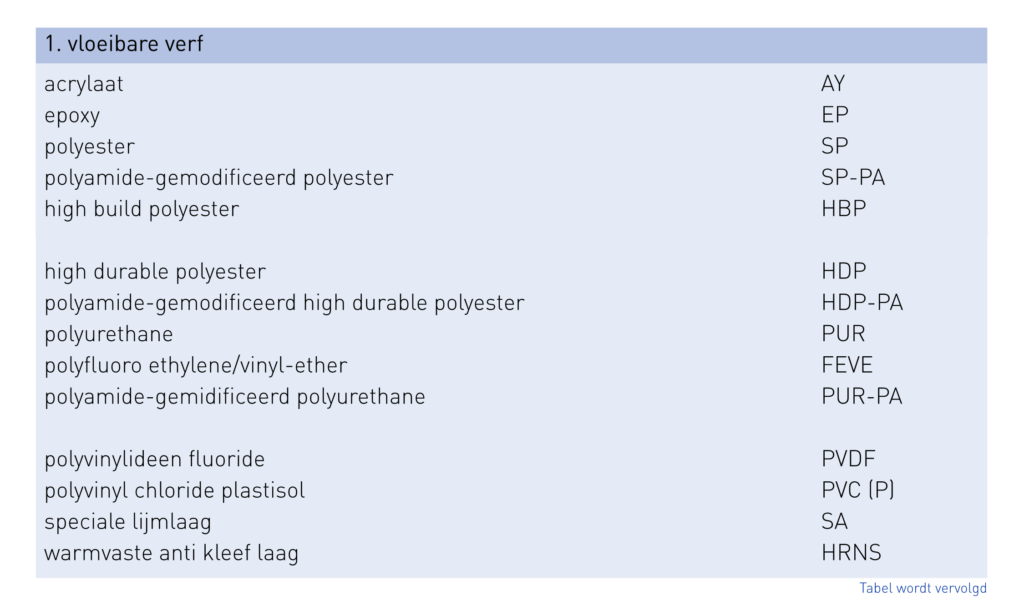

Tabel met aanduidingen voor de meest gebruikte organische deklagen.
Voorbeeld:
Plaat EN 10169-1-DX51D+Z275 EN 10346-SP30: een Sendzimir verzinkte plaat in buig- of zetkwaliteit, zinklaagdikte 275 g/m2 tweezijdig oppervlak (DXD51D+Z275) volgens EN 10346, aan de bovenzijde voorzien van een organische bekleding bestaande uit polyester (SP) met een nominale laagdikte van 30 µm.
Lijsten met overeenkomstige aanduidingen

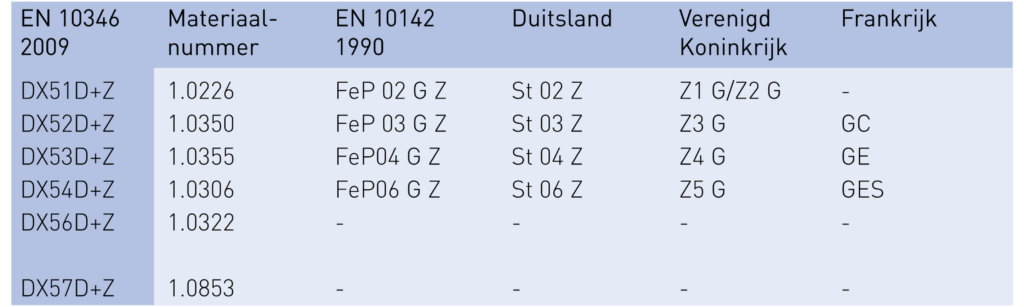

Zink en zink/ijzer legeringslaag
Zink/aluminium legeringslaag (Galfan)

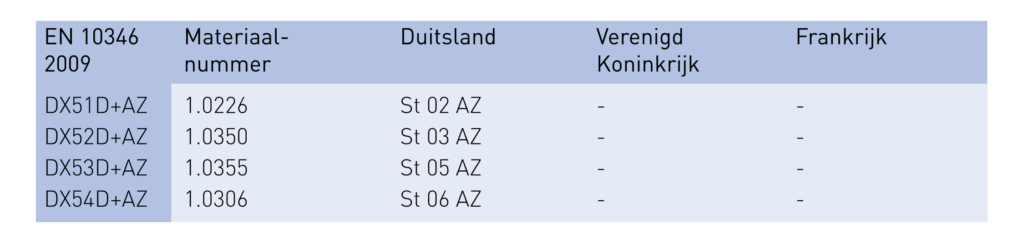

Aluminium/zink legeringslaag (Aluzinc)
Continu dompelbedekte band en plaat volgens EN 10346
‘Continu dompelbedekte band en plaat van laag koolstofstaal voor koudvervormen’
De basisaanduiding voor continu dompelbedekte band en plaat bestaat uit de letters DX, gevolgd door een combinatie van cijfers die een maat zijn voor de geschiktheid voor koudvervormen:
| 51 | buig- en zetkwaliteit |
| 52 | trekkwaliteit |
| 53 | dieptrekkwaliteit |
| 54/55 | extra dieptrekkwaliteit ( 55 = alleen van toepassing voor kwaliteit +AS) |
| 56 | speciale dieptrekkwaliteit |
| 57 | super dieptrekkwaliteit |
Gevolgd door de letter D, die aangeeft dat het materiaal bedekt is door dompelen in een bad van gesmolten metaal, gevolgd door:
| +Z | voor de zuivere zinklaag |
| +ZF | voor een zink/ijzer legeringslaag (galvannealed) |
| +ZA | voor de zink/aluminium legeringslaag met ca. 5 % aluminium |
| +AZ | voor de aluminium/zink legeringslaag met ca. 55 % aluminium |
| +AS | voor de aluminium/silicium legeringslaag met ca. 9 % silicium |
Gevolgd door een getal dat het laaggewicht in g/m² tweezijdig oppervlak weergeeft. Hierna kunnen nog letters volgen voor de aanduiding van het aspect van de deklaag, van de oppervlaktekwaliteit en van de oppervlaktebehandeling:
Aspect van de zinklaag
| N | normale bloem, het door het verzinkproces ontstane oppervlak kan verschillende uitvoeringen vertonen, hierdoor wordt de kwaliteit van de coating niet beïnvloed. Indien beslist zinkbloemen worden gewenst dient dit voor de walsing te worden overeengekomen. |
| M | onderdrukte bloem |
Oppervlaktekwaliteit van dompelbedekte plaat en band
| A | normale oppervlaktekwaliteit kleine putjes, kleurverschillen, krasjes, strepen en lichte passivatievlekken etc. zijn toelaatbaar |
| B | verbeterde oppervlaktekwaliteit verkregen door nawalsen kleine onvolkomenheden zijn toelaatbaar, |
| C | beste oppervlaktekwaliteit, eveneens verkregen door nawalsen de beste zijde mag het uiterlijk van een laklaag van goede kwaliteit niet bederven. De andere zijde moet ten minste voldoen aan B. |
Oppervlaktebehandelingen van dompel bedekte plaat en band:
| C | chemisch gepassiveerd |
| O | geolied |
| CO | chemisch gepassiveerd en geolied |
| S | sealed (voorzien van een transparante organische deklaag) |
| P | gefosfateerd |
| PO | gefosfateerd en geolied |
| U | onbehandeld; komt alleen voor op uitdrukkelijke wens en verantwoording van de afnemer. Onbehandelde lagen zijn extra gevoelig voor corrosie tijdens transport en opslag. |
Elektrolytisch verzinkt staal volgens EN 10152
‘Elektrolytisch verzinkte koudgewalste platte staalproducten’
De basisaanduiding voor koudgewalst, elektrolytisch verzinkt staal bestaat uit de letters DC, gevolgd door een combinatie van cijfers die een maat zijn voor de geschiktheid voor koudvervormen:
| 01 | buig- en zetkwaliteit |
| 03 | trekkwaliteit |
| 04 | dieptrekkwaliteit |
| 05 | extra dieptrekkwaliteit |
| 06 | speciale dieptrekkwaliteit |
| 07 | zeer zware dieptrekkwaliteit |
De basisaanduiding wordt gevolgd door +ZE en getallen die de zinklaagdikte als het tienvoudige van de nominale deklaagdikte in µm weergeven, apart aangegeven voor ieder oppervlak van het product. Hierachter volgen nog letters voor de oppervlaktekwaliteit en oppervlaktebehandeling:
Oppervlaktekwaliteit:
| A | onvolkomenheden als poriën, kleine groeven, kleine afdrukken, lichte krassen en een lichte verkleuring, die de geschiktheid voor vervormen en de hechting van verdere oppervlaktebekledingen niet beïnvloeden, zijn toelaatbaar; |
| B | de beste zijde moet in zoverre vrij zijn van onvolkomenheden, dat het gelijkmatige uiterlijk van een goede kwaliteit laklaag niet nadelig wordt beïnvloed. Bij eenzijdig verzinken geldt deze eis niet voor de niet-verzinkte zijde. De andere zijde moet ten minste aan de eisen voor oppervlaktekwaliteit A voldoen. |
Oppervlaktebehandeling:
| P | gefosfateerd |
| PC | gefosfateerd en chemisch nabehandeld |
| C | chemisch nabehandeld |
| PCO | gefosfateerd, chemisch nabehandeld en geolied |
| CO | chemisch nabehandeld en geolied |
| PO | gefosfateerd en geolied |
| O | geolied |
| S | sealed (voorzien van transparante organische deklaag) |
| U | zonder oppervlaktebehandeling; komt alleen voor op uitdrukkelijk verzoek van de afnemer. Onbehandelde lagen zijn extra gevoelig voor de vorming van witte roest. |
Voorbeeld:
Plaat EN 10152-DC01+ZE25/25-APC: een koudgewalst staal (DC) in een buig- en zetkwaliteit (01), elektrolytisch verzinkt (ZE) met weerszijde een nominale laagdikte van 2,5 µm (25/25) met oppervlaktekwaliteit A, gefosfateerd (P) en chemisch nabehandeld (C).

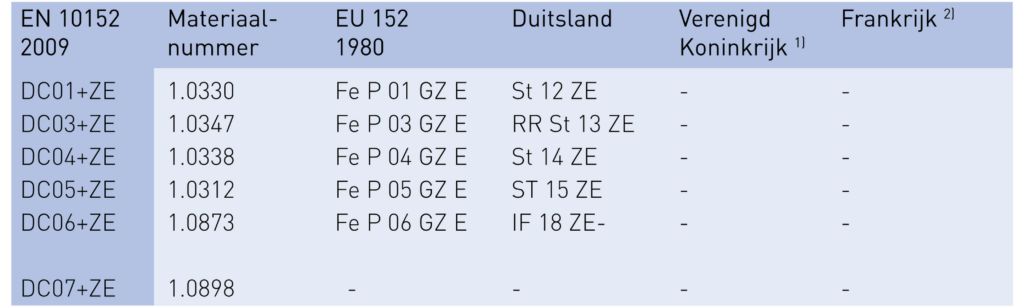

Lijst met overeenkomstige aanduidingen
Koudgewalst staal volgens EN 10130
‘Koudgewalste platte producten uit laag koolstofstaal voor kouddieptrekken of zetwerk’
De basisaanduiding bestaat uit de letters DC, gevolgd door een combinatie van cijfers die een maat zijn voor de geschiktheid voor koudvervormen:
| 01 | buig- en zetkwaliteit |
| 03 | trekkwaliteit |
| 04 | dieptrekkwaliteit |
| 05 | extra dieptrekkwaliteit |
| 06 | speciale dieptrekkwaliteit |
| 07 | zeer zware dieptrekkwaliteit |
Deze aanduiding wordt nog gevolgd door aanduidingen betreffende de oppervlaktekwaliteit en het oppervlakte-aspect:
Oppervlaktekwaliteit
| A | fouten, zoals poriën, kleine krassen, kleine afdrukken, kleine groeven of lichte verkleuringen, die noch de vervormbaarheid, noch de hechting van deklagen beïnvloeden, zijn toegestaan; |
| B | de beste zijde moet vrij zijn van fouten, die het uniforme uiterlijk van een laklaag van goede kwaliteit of van een elektrolytische deklaag kunnen bederven. De andere zijde moet tenminste voldoen aan oppervlaktekwaliteit A. |
Oppervlakte-aspect
| b = glad | ruwheid Ra <- 0,4 µm. Bijzonder geschikt voor het aanbrengen van decoratieve lagen zoals elektrolytisch verchromen, vernikkelen en dergelijke; |
| g = mat | ruwheid Ra <- 0,9 µm. Dit oppervlak levert een uitstekende lakhechting; |
| m = normaal | ruwheid 0,6 µm < Ra <- 1,9 µm. Dit oppervlak is voor de meeste doeleinden zoals dieptrekken, lakken, elektrolytisch bedekken etc. geschikt. |
| r = ruw | ruwheid Ra >1,6 µm |
Voorbeeld:
Plaat EN 10130+A1-DC04-A-m: een koudgewalst (C) staal voor koudvervormen (D) in dieptrekkwaliteit (04) met de oppervlaktekwaliteit A en een normaal oppervlakte-aspect (n).
Lijst met overeenkomstige aanduidingen
Warmgewalste plaat en band uit ongelegeerd staal voor koudvervormenvolgens EN 10111
De basisaanduiding voor warmgewalst staal bedoel voor koudvervormen (zetten, dieptrekken) bestaat uit de letters DD, gevolgd door een getal van twee cijfers dat een maat is voor de geschiktheid voor koudvervormen:
| 11 | buig- en zetkwaliteit |
| 12 | trekkwaliteit |
| 13 | dieptrekkwaliteit |
| 14 | extra dieptrekkwaliteit |
Voorbeeld:
Plaat EN 10111-DD14, een warmgewalste plaat van ongelegeerd staal (DD), bedoeld voor dieptrekken (14).

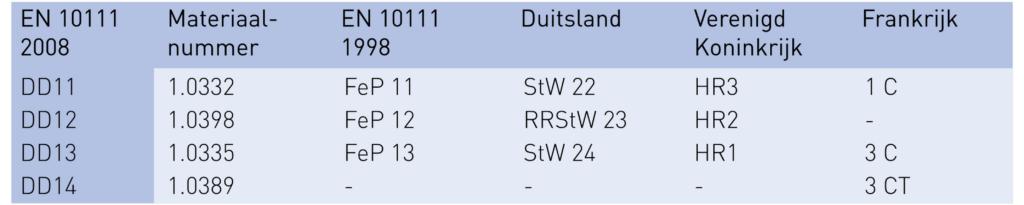

Lijst met overeenkomstige aanduidingen
